BIM建筑网随着行业生产链的完善，三维模型可作为成果提交给预制构件厂进行生产。构件厂商使用BIM技术将设计模型向构件加工模型转变，实现构件自动化加工。主要体现在构件深化设计、优化构件生产流程、构件库存信息和施工模拟等方面。利用信息化手段使得构件信息管理有序，生产计划编排合理和生产信息及时反馈。图1所示为BIM技术在生产阶段的应用。

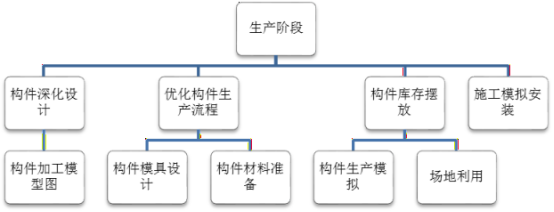

图1 BIM 技术在生产阶段的应用
装配式深化设计阶段，构件深化图数量是常规工程的5~10倍之多。图纸中预制构件详图包括各个方向视图的剖面图以及钢筋信息、预埋件等位置关系。并且图纸质量无法保证，修改较为繁琐，对设计师是一项重大的挑战。BIM技术的应用对于图纸质量和设计效率将有提高。图2是混凝土叠合梁深化模型，建立的三维模型清晰显示出内部构造，为预制构件的深化设计提供便利。根据完成的预制构件三维模型，直接生成各方向的视图和所需剖面图；利用Revit软件中的明细表统计功能，生成混凝土使用量、钢筋型号明细表和预埋件统计表。最后创建图纸，拖动视图和表格将其进行布局，导出DWG格式的图纸，如图3所示。Revit软件导出的图纸中，每个视图都是一个单独的块，但是块的内部全部是由线段构成。

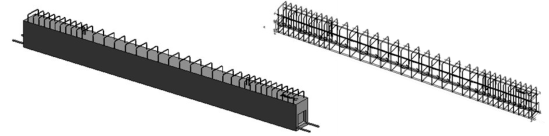

图2 叠合梁模型图
图3 叠合梁图纸
当发现CAD图纸中有错误，直接进行修改工作量较大，直接修改Revit软件中的三维模型再将其导出。修改三维模型的某一处错误，可同时完成各个方向的视图修改。为避免模型数据大，造成电脑卡机、运行、查看不便等问题，将文件按照不同阶段存储，查看模型时可针对需要调取模型。
目前，装配式建筑构件生产阶段，大多数生产商使用的软件是由内梅切克工程有限公司设计开发AllplanPrecast，它是一款专为预制装配式建筑打造的带有高效率一流自动化设计和预制部品部件细化设计强大功能的设计软件，还可以一键生成加工图纸。使用该软件不仅不需要每个构件单独出图，浪费人力物力，还可以保证图纸的准确性。
