洁净行业BIM技术应用概览

BIM概念

BIM的概念最早于20世纪70年代提出,它是伴随着信息技术在建筑业的深入运用而产生的。由于其发展的时间较长,且概念的提出者又从多个方面来理解与之相关的问题,因此,常以不同的名称出现,如单一建筑模型(Single Building Model,SBM)、集成建筑模型(IntegratedBuildingModel,IBM)、通用建筑模型(Generic BuildingModel,GBM)或虚拟建筑模型(Virtual BuildingModel,VBM)等。同时,对BIM的定义也很多,如美国建筑学会(AIA)认为:BIM是一种与项目信息数据库相联系的基于模型的技术;美国总承包商协会(AGC)定义BIM为一个面向对象的建筑开发工具,其利用5D建模概念、信息技术和软件的互可操作性去实现建设项目的设计、运营、维护,也实现信息的沟通;美国建筑科学学会(NIBS)下设的设施信息委员会(Facility Information Council)将其定义为:一个在开放工业标准下的、对设施的物理和功能特征以及项目生命周期信息的可计算的形式表现,以期实现更好的项目价值。

BIM特点

综合相关资料,可以认为BIM一般应具有以下几个方面的特点:

(1)BIM中包含的信息涉及整个项目生命周期。

(2)为项目协同建设提供支持。

(3)其中涉及的信息是可计算的,强调信息的完全数字化。

(4)由参数定义的、互动的建筑物构件构成。

(5)即时的2D/3D/参数显示和编辑。

(6)完整的非图形数据报告方式。

BIM模型的分级

模型的细致程度,英文称作Level of Details,也叫作Level of Development。描述了一个BIM模型构件单元从最低级的近似概念化的程度发展到最高级的演示级精度的步骤。美国建筑师协会(AIA)为了规范BIM参与各方及项目各阶段的界限,在其2008年的文档E202中定义了LOD的概念。这些定义可以根据模型的具体用途进行进一步的发展。LOD的定义可以用于两种途径:确定模型阶段输出结果(Phase Outcomes)以及分配建模任务(Task Assignments)。

LOD被定义为5个等级,从概念设计到竣工设计,已经足够来定义整个模型过程。但是,为了给未来可能会插入等级预留空间,定义LOD为100到500。具体的等级如下:

模型的细致程度,定义如下:

100. Conceptual 概念化

200. Approximate geometry 近似构件(方案及扩初)

300. Precise geometry 精确构件(施工图及深化施工图)

400. Fabrication 加工

500. As-built 竣工

BIM技术在洁净行业的基本应用

1)方案阶段

在此阶段,模型的细致程度要求为LOD200,具体到我们洁净室设计时,可建立初步模型,如图1-1所示,该模型应能基本准确的告诉业主将要进行的建设内容。

洁净行业BIM技术应用概览

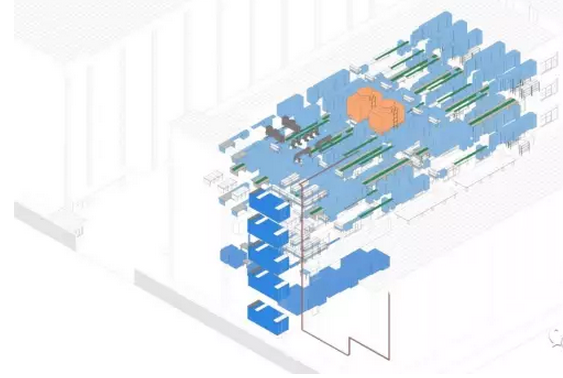

  图1-1 某工厂洁净项目方案规划模型

2)施工图设计阶段

在此阶段,模型的细致程度要求为LOD300,此时,模型内部所有管线和设备均有详细定位,参考图2-1,设备包含先关参数信息参见图2-2。

洁净行业BIM技术应用概览

洁净行业BIM技术应用概览

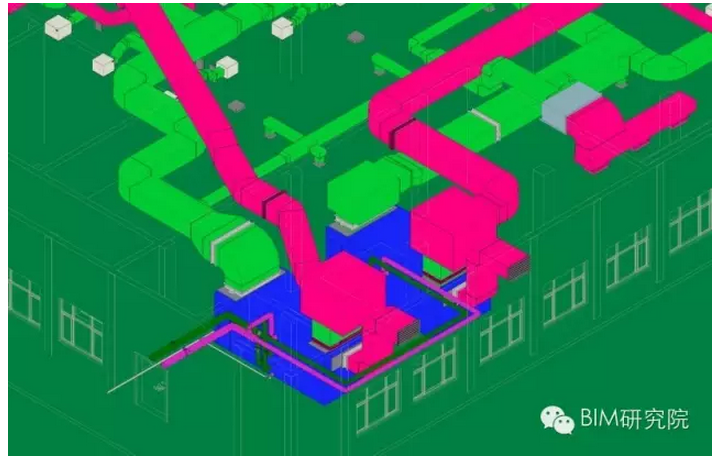

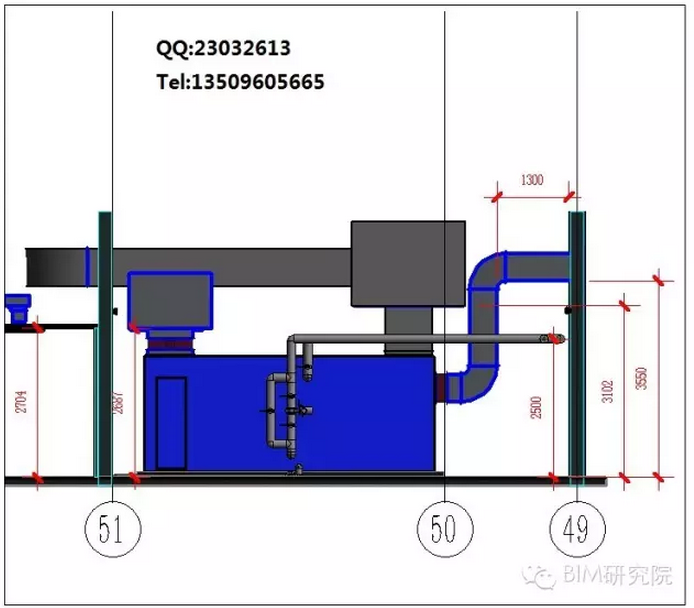

  图2-1 某净化车间空调机房BIM模型

洁净行业BIM技术应用概览

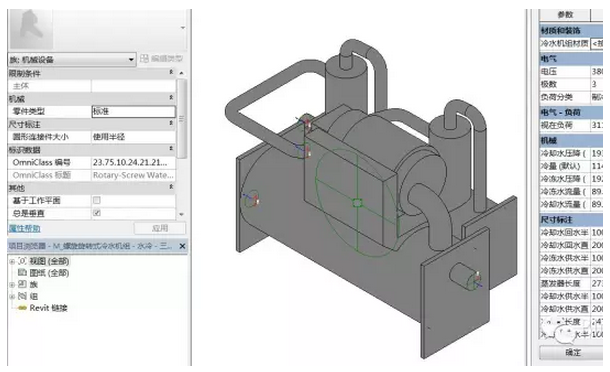

  图2-2 某工程用制冷设备参数信息

3)施工阶段

施工阶段,可以应用LOD300模型进行施工应用,比如导出算料清单,根据施工进度表进行进度模拟,5D进度管理(参考图3-1),关键工序的装配模拟(参考图3-2)等;应用LOD400模型,可以用来指导工厂化生产(参见图3-3)。

洁净行业BIM技术应用概览

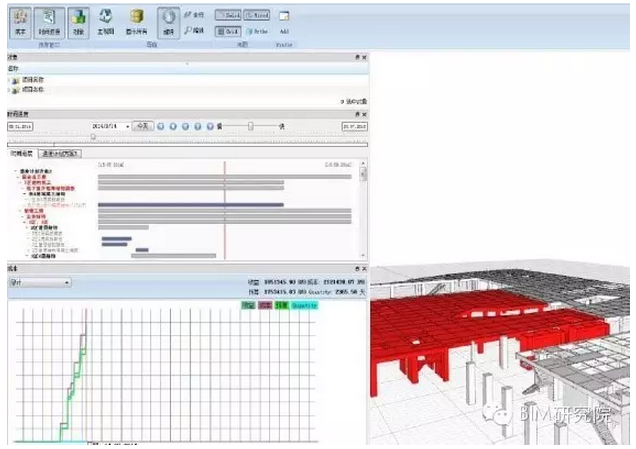

  图3-1 某工程5D模拟

洁净行业BIM技术应用概览

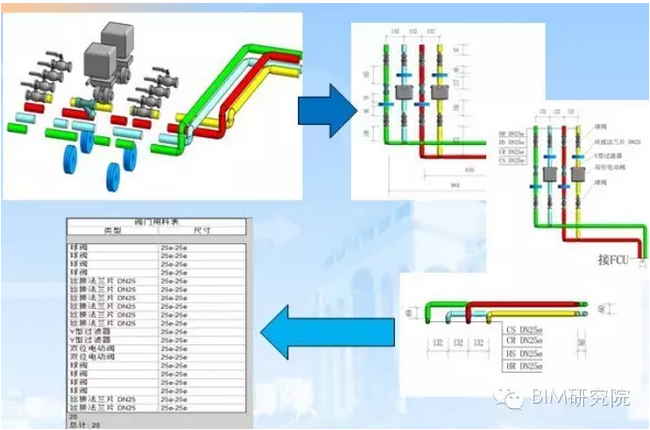

  图3-2 某工程装配工序模型及材料清单

洁净行业BIM技术应用概览

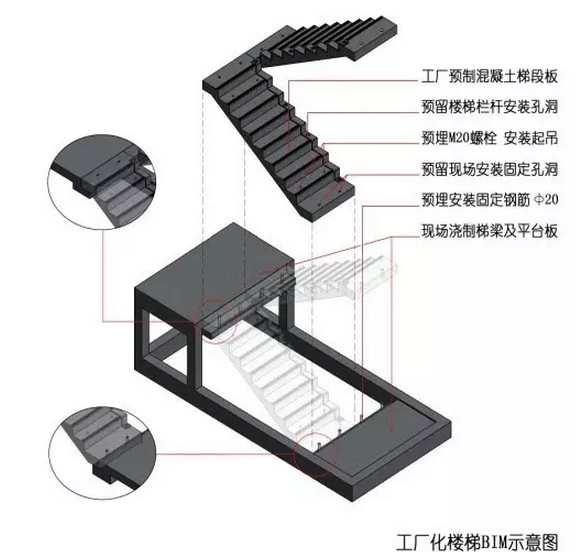

  图3-3 某工厂化产品模型

4)竣工模型

在施工期间,不断的对施工模型添加信息进行完善,最终得到竣工模型,竣工模型交付业主后,业主可利用模型进行信息查询,方便有效的进行运行管理,参见图4-1。

洁净行业BIM技术应用概览

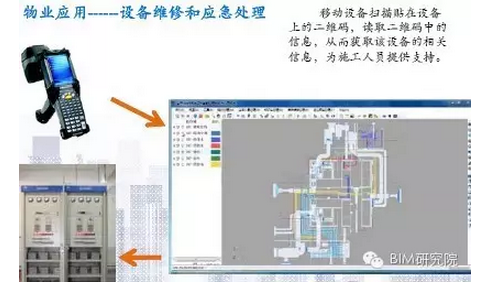

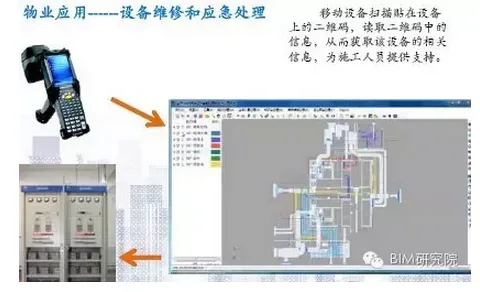

  图4-1 BIM模型在运行管理中的应用

5)产品库开发推广

运用BIM软件系统,对空调净化设备进行三维模型转化,由工业加工模型格式IFC转化为建筑设计工程师可以使用的BIM模型,有效的进行产品的推广。
