BIM建筑网2015年12月，项目部报送的《西安中大国际THE CITY项目住宅地下室、商业工程机电施工BIM应用》获得首届中国建设工程BIM大赛单项奖三等奖。
这些奖项只是中大国际深厚的BIM技术实力的一个缩影。要知道，它不仅是能够让BIM设计获得业主确认，还能够完全按照BIM进行施工。
前一点意味着项目的结算将能够以BIM设计图为依据，后一点意味着项目在设计中所预期的减少碰撞、提高现场施工质量的目标能够顺利实现。
技术应用背景
项目效果图
中大国际THE CITY项目位于西安市高新区核心地段，是集全精装豪宅、高端商业及丽思卡尔顿酒店于一体的综合体项目，其中住宅区车库2层，每层建筑面积23000平方米；商业区地下3层，每层建筑面积15900平方米，地上4层，每层建筑面积8800平方米。它具有以下特点：
1、品质要求高，豪宅与商场必须达到鲁班奖质量标准，酒店必须获得“鲁班奖”；
2、机电系统复杂，业主给机电单独施工的工期非常紧张，穿插作业频繁；
3、深化设计工作量非常大，业主的变更量巨大且没有详图，需要施工单位进行深化设计才能施工。图纸不断变更，意味着我们的BIM模型需要不断进行调整。为了确保BIM设计真正能指导施工，每层的图纸我们绘制完成了至少3个版本。
4、吊顶空间要求高，可操作空间非常狭窄，吊顶平面布置比较特殊，所有风口只能采用侧送风。
根据以上情况，项目部意识到如果不充分利用BIM技术指导施工，将各专业管线合理布置，并完全解决管线碰撞问题，施工难度将会非常大，进度、质量以及观感效果将会受到很大的影响。
项目部通过三次项目例会讨论，最终下定决心应用REVIT系列软件绘制三维模型（即采用BIM技术）来解决吊顶标高、管线综合布置的问题。
BIM建模过程

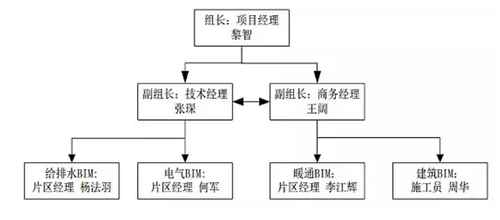

首先利用项目部现有人员成立BIM工作室，其组成及分工如下：
再充分利用项目部资源，经过充分讨论，制定详细的BIM绘制计划，把模型绘制任务定时间定专人分配到位。

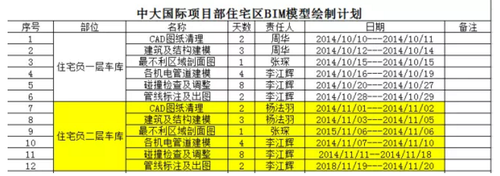

绘制计划
构建建筑结构模型，作为BIM深化设计的“底板”。

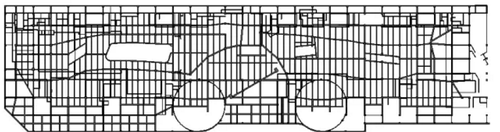

建筑结构建模
构建电气、给排水、暖通各机电专业模型：

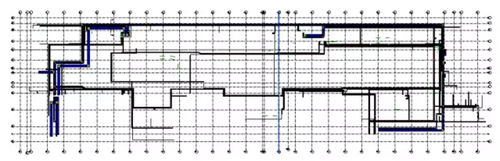

电气专业建模

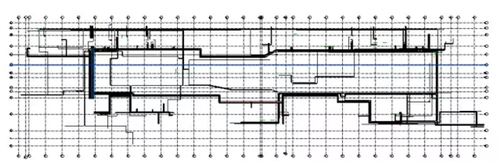

管道专业建模

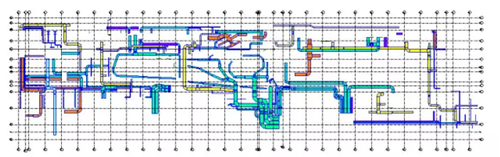

暖通专业建模
各专业叠图，绘制最不利区域剖面：

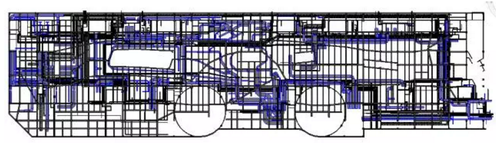

管线综合图

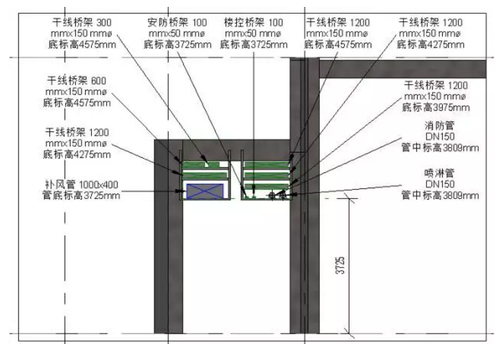

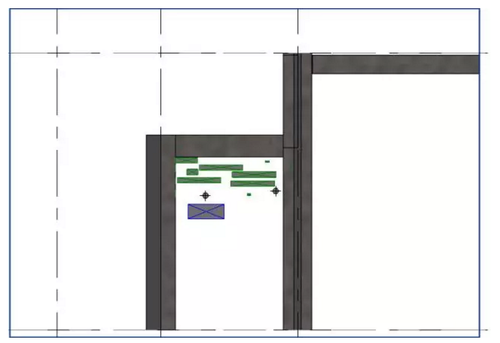

调整前管廊剖面图
调整后管廊剖面图
