BIM建筑网摘要：本文主要介绍建谊集团在项目实际执行中，施工建造阶段基于iTWO系统进行了BIM探索和尝试，总结全流程、全功能的应用经验。
作者：刘立明、李宏芬、张宏南、邢宇
建谊集团基于BIM的大胆探索和应用从未停止，今年上半年集团在BIM方面做了三件聚焦发力的事情，也是首次将集团基于BIM的项目全生命周期管理理念用实实在在的系统平台予以支撑和落地。那就是在设计管理阶段主推美国Bentley的PW平台，在施工建造阶段采用德国RIB公司的iTWO系统，后期运维采用ARCHIBUS平台。其中PW平台已经应用一年多，相关的应用文件、指导手册、操作流程结合实际工作陆续编制完成。iTWO系统是今年6月份确定上线的，之前也参观试用了国内外的其他一系列类似平台，直到与RIB公司交流之后，我们才感觉这套系统是我们想要的。个人的理解，这套系统的亮点有以下几点：
1、真正实现了一个模型、一组信息的多次利用，彻底改变了现有的设计模型施工无法应用的现状。
2、系统自带的BIM调优功能，非常实际和实惠。我们平时在其它第三方软件里看到的基于模型的一些基本操作（包括浏览、剖切、漫游、透视等）功能都被集成到这个平台中。
3、设计的模型信息可以无缝、无损导入系统平台，进行算量、组价、挂接进度等。同时基于国内清单定额的算量规则的内置，也是这套系统的一大亮点，本地化确实下了功夫，尽管还不完善。
4、系统自带的数据库功能非常强大，包含了成本定额、材料价格、组价信息等等，基本上企业常用的一些关乎成本的指标库里面都涉及到了，如果企业自身的成本控制体系做的比较完善的话，可以直接将相应的企业定额、材料、组价信息导入系统，为项目的成本控制提供强大的后台数据支持。
5、这套系统在德国期初也是从造价成本开始，所以整体的核心功能还是围绕成本和造价，对于成本的动态控制非常到位，内部的各类数据勾稽、报表功能非常强大。
6、系统整体架构较好，这应该也是国外软件的共同优势。之前我们看到很多基于BIM的功能可能需要借助第三方软件，这套系统中最大化的集成了项目施工建造中所需要的各类功能。比如集成了分包的模块、投标回标的模块等等。
二、基于设计模型的算量组价；
（一）基本功能介绍：
1、清单的来源：可以根据业主招标所用的工程量清单，也可根据本企业固有的相似工程清单模板或传统方式在iTWO系统进行清单编制工作；
2、清单组价：在投标阶段可以根据地方定额或企业定额进行清单的组价工作，在施工阶段可以根据企业消耗定额来编制项目施工成本清单，变更清单可以根据合同要求进行编制；
3、招标管理：根据施工成本清单或目标清单进行清单的分解，生成分包任务进行招标、评标、定标管理工作。
（二）模块应用界面：

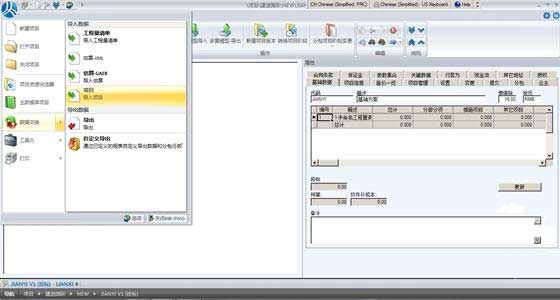

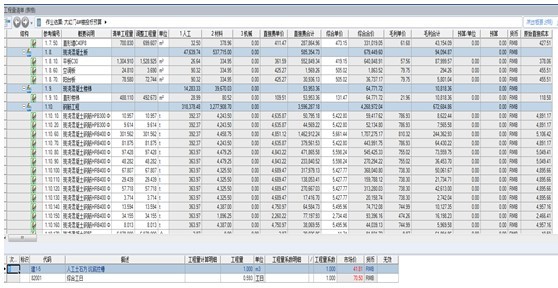

（1）清单组价

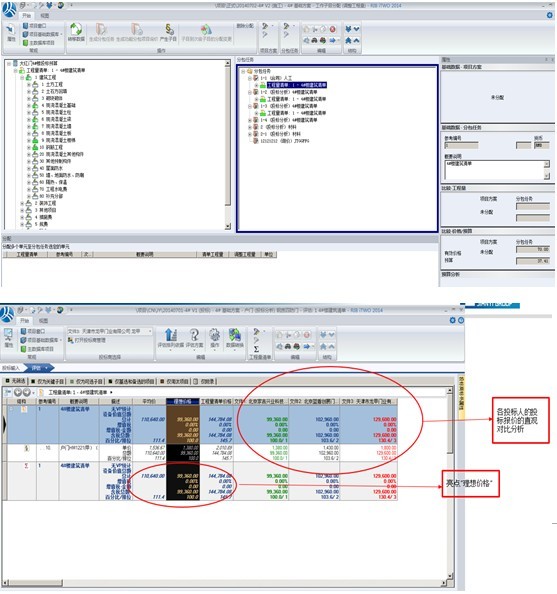

（2）招标、回标、评标、定标：
三、基于模型的项目管理
（一）基本功能

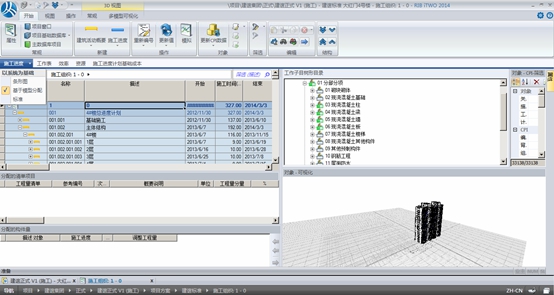

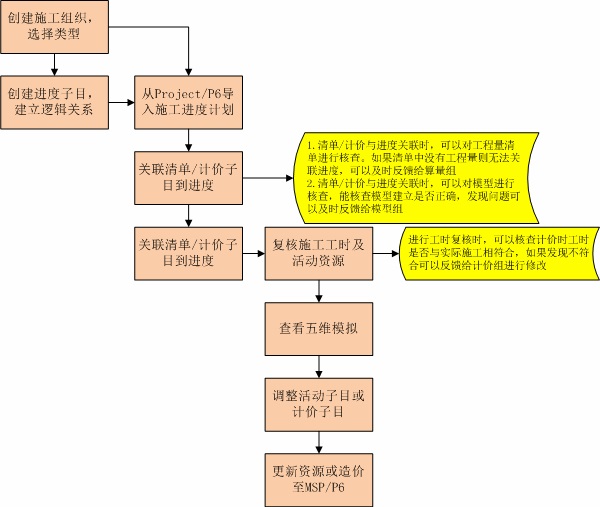

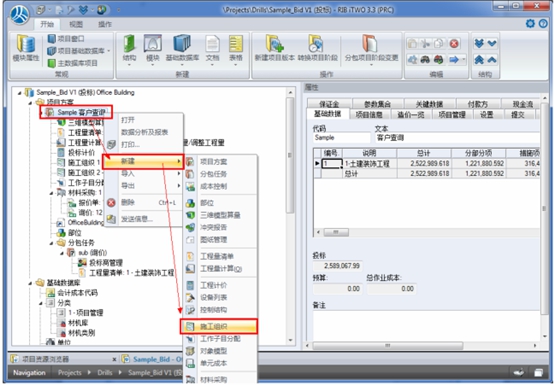

1、施工组织
其中主要为以下两种：
（1） 用户可自行在模块中设计进度计划、甘特图；
（2） 可以从 Primavera 6、Microsoft Project等工具软件中导入进度计划，当中的资源与价格都可与这些工具软件同步。
2、安装工程量/开票工程量
安装工程量/开票工程量即为按照实际进度计划完成的施工产值。在iTWO系统中，施工现场可以根据现场的实际进度完成情况，录入实际完成产值暨安装工程量。开票工程量主要是用于工程款的申请和支付。
3、账单
当项目处于施工阶段时，用户可以进一步通过 2 个不同的工程量对项目状态进行评估考核，它们分别是：用于内部评估的安装工程量，用于向业主请款的开票工程量。为了节省时间，用户在请款时也可以直接把安装工程量导入为开票工程量。
iTWO 请款处理具有多种方式，用户不仅可以按照上述的进度款进行处理，还可以对总款进行请款处理。例如，总包在请款时，除了需要根据实际施工情况进行进度款申请以外，还需要针对其他一些费用进行里程碑款申请，此时用户可以通过总款的形式对进度款和里程碑款实现打包请款。
（二）模块应用界面

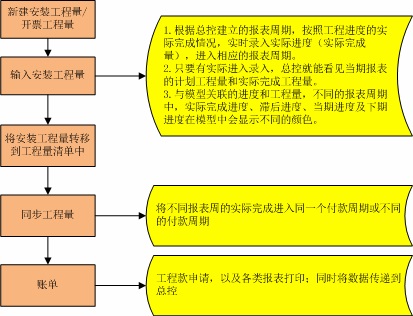

1、安装工程量/开票工程量和账单

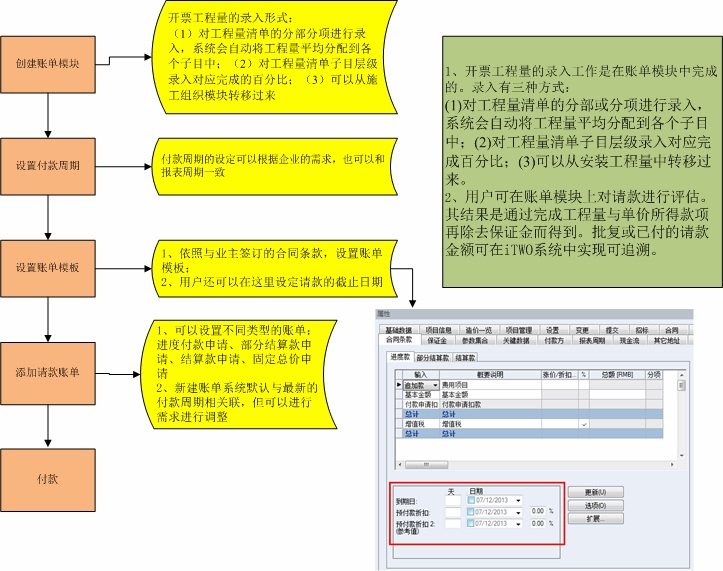

2、账单
4、软件应用操作界面截图

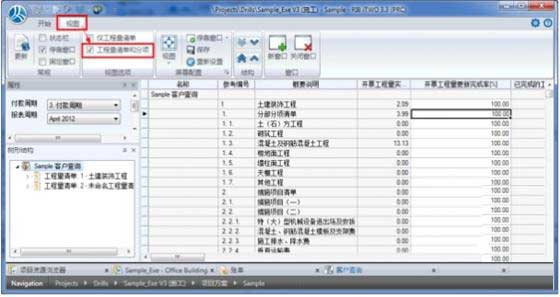

（1）安装工程量/开票工程量

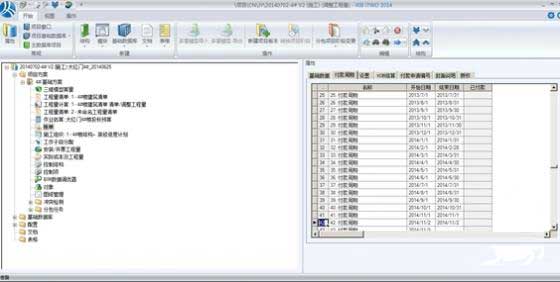

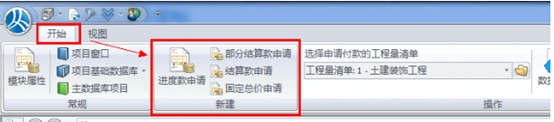

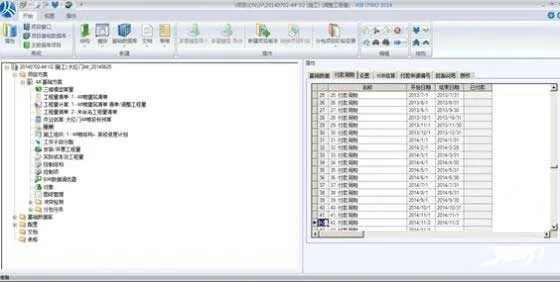

设置付款周期及进度款周期

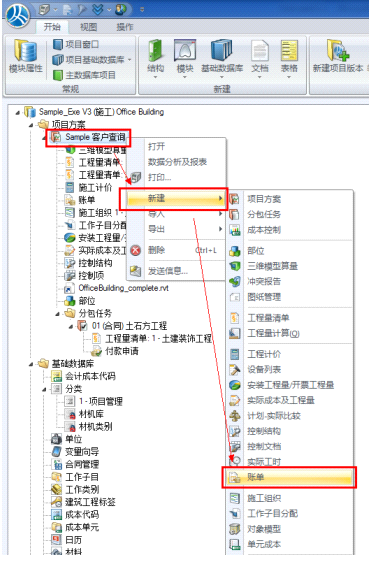

（2）账单

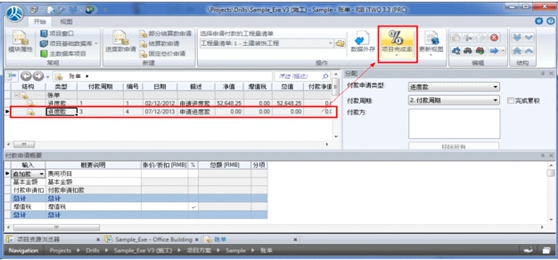

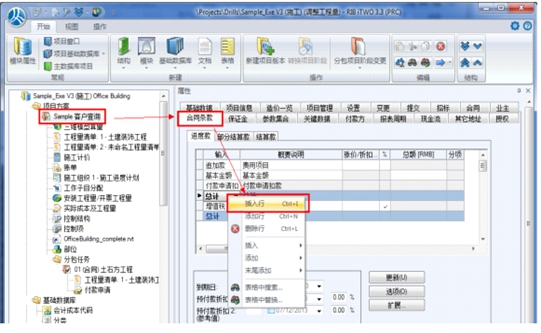

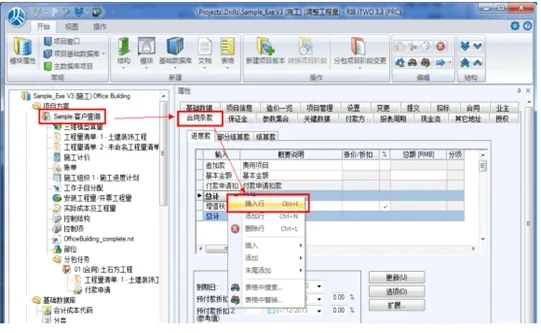

生成开票工程量，形成账单

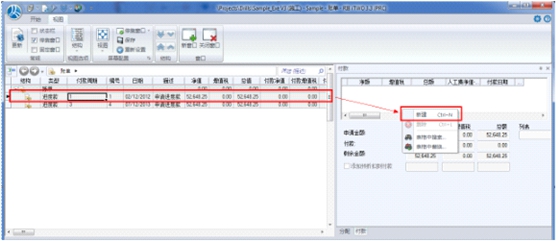

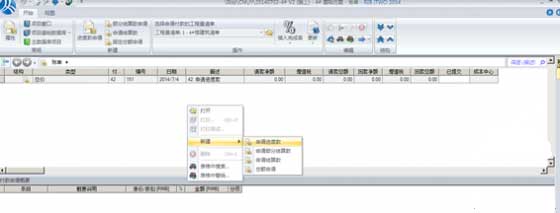

付款

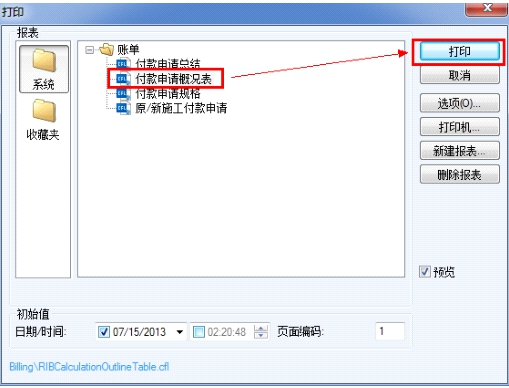

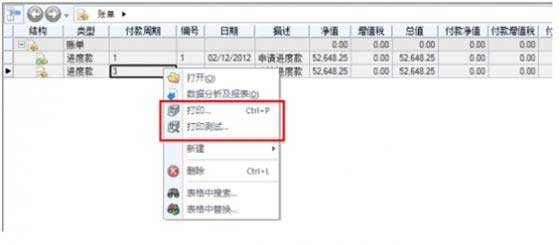

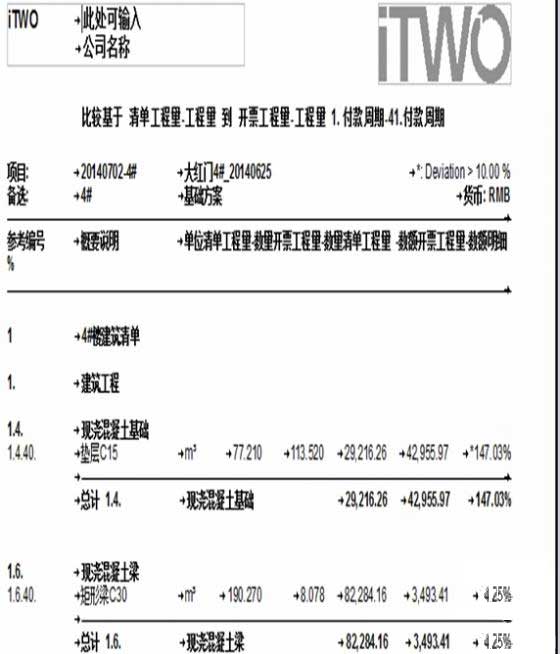

账单打印

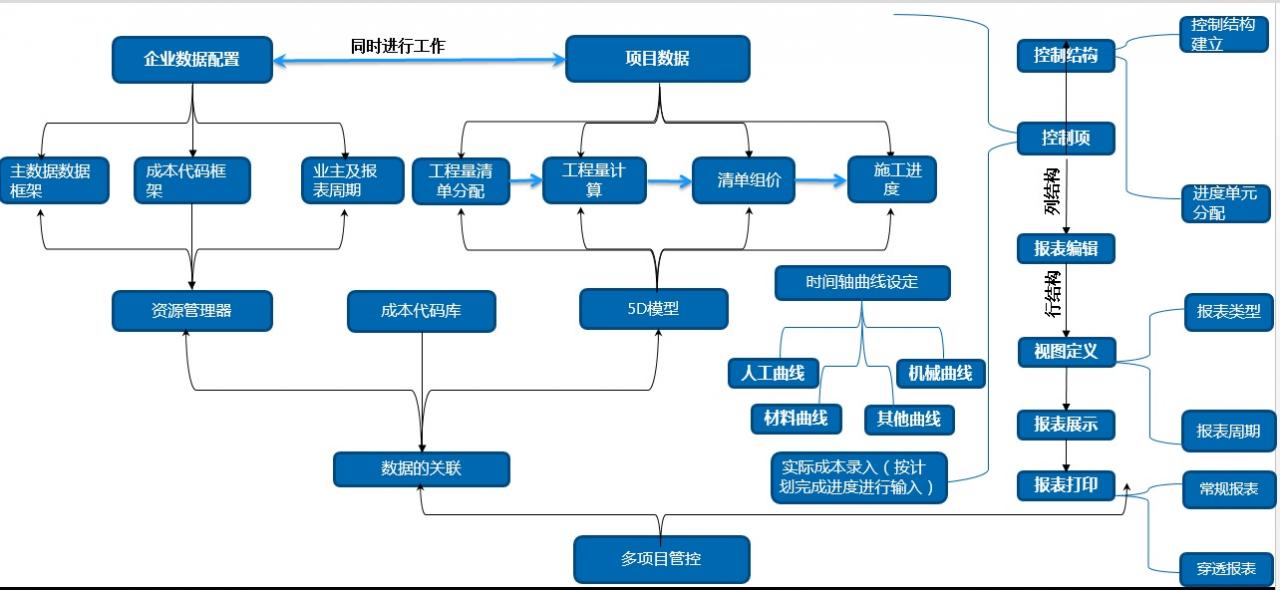

四、基于BIM项目信息模型的总控管理
（一）基本功能介绍；
1、控制结构：在前面各小组完成后进行框架结构的编制工作，框架结构的编制需要结合集团的管理模型及管理目标进行编制控制结构信息；
2、进度匹配：建立完成控制结构后选择进度计划（已完成工程量的挂接计划），对应控制结构进行组合我们所需要的进度计划；
3、进行系统配置，完成数据库的建立及报表编制：系统配置主要用于数据的整合，报表的编制用于在后期本公司所要查看的各类报表模型的后台编辑；
4、实际成本录入：对于控制项中某时间段进行逐一匹配，即在相应的施工进度工作任务中进行匹配该工作任务所发生的人工、材料、机械的实际发生成本情况，精度要求按各公司管理需求而定；
5、时间轴分析：选择所需的控制周期及控制类型，可以按线性图表的形式进行展示；
6、多项管理及打印：可以进行多个项目的经济分析对比应用与管理工作，可进行穿透打印（分级别穿透）及各类报表打印功能；
（二）及模块应用界面：

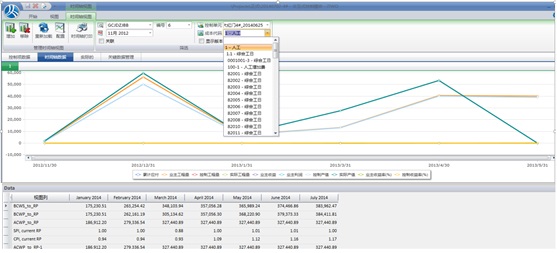

1、时间轴展示

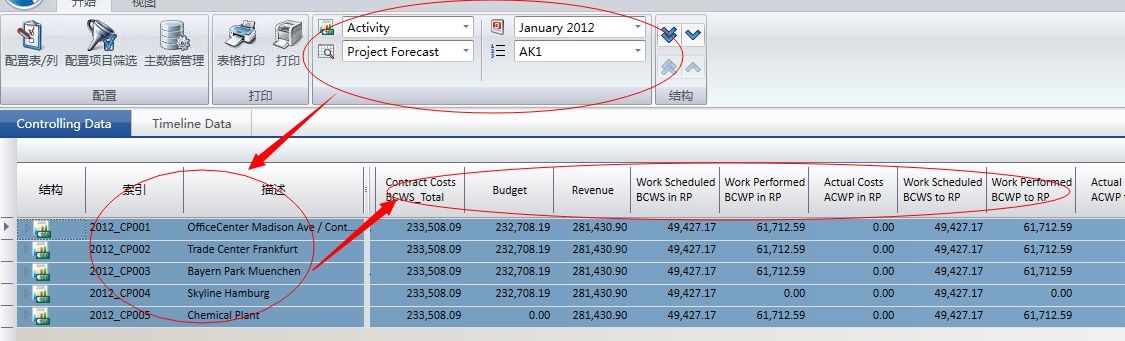

2、多项目管控
iTWO系统功能确实比较强大，限于篇幅，只能写这么多。因为这是一套德国的软件，虽然本地化已经做了多年。但鉴于国内项目管理的实际，好多地方也需要大力完善和提升。比如这套软件对钢筋无法算量，其内部的工作流功能也比较薄弱。无论对单个的建模软件，还是对一个系统平平台来讲。在BIM的道路上，没有最好，只有更好。真心希望这套系统将来能与国内的某家算量平台整合，弥补系统算量的不足，发挥系统数据整合管理的优势，真正将BIM5D推向新的高度！
