BIM建筑网5.2实证案例
5.2.1绍兴县体育中心（一）
应用点评：方案设计阶段对项目制定了可贯穿全过程的BIM数据库，全过程对其更新完善和管理。初步设计阶段利用建筑方案模型进行大跨度屋盖网格的参数化设计。通过数据接口生成分析模型，进行功能及性能分析，据此对建筑体型进行优化调整。施工图阶段基于数据库进行屋盖杆件及节点优化，并由模型生成钢结构及节点施工图，同时模型交付用于加工。
该项目BIM应用创新点在于全过程的数据库支持各软件之间的信息交付。实现了数据信息的无缝和完整传递。
1项目简介
绍兴体育会展中心位于绍兴市西北的柯北新城。总建筑面积14.37万平方米，包括体育场、体育馆等设施，集业余训练、体育比赛、大型文艺演出、全民健身于一体，室外广场可同时承接大型集会及娱乐等功能。

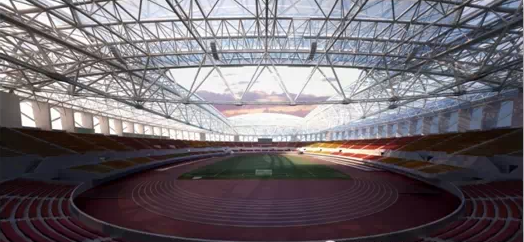

体育场：总建筑面积77500平方米，观众座位40000席；屋盖采用活动开启式，开启面积12350平方米，是国内目前可开启面积最大的开闭式体育场，为国内第三个大型开和屋顶的体育场；体育场可改造为展厅，设置标准展位单元1116个，周边设会展登录厅、会议中心及会展办公等用房。

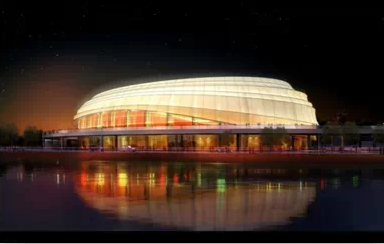

体育馆：体育馆总建筑面积17100平方米，建筑高度27米；整体造型为椭圆球体，体育馆屋盖部分采用弦支穹顶；屋盖平面为椭圆形，长轴：126m；短轴：86m；矢高：7m；矢跨比：1/12.3。
项目难点：设计周期短，从初设到施工图完成共3个月；体育场可开启屋盖面积大，共12350平方米；甲方经济型要求高；目前各软件间通常无法实现数据的无缝连接，导致大量不必要的重复工作。
