项目概况

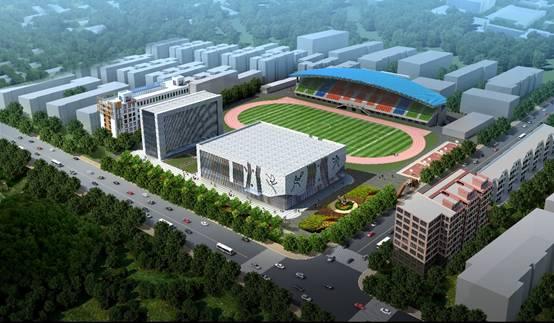

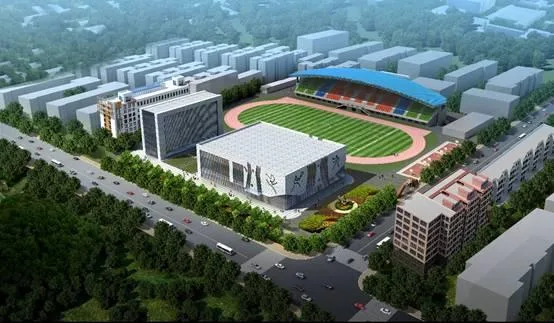

湖南省体育场改扩建项目位于长沙市开福区北邻体育馆路，东邻东风路。本项目为一类多层公共建筑，总建筑面积28917.60平方米，地下一层，主要功能为车库及设备房，地上二层为综合训练馆，地上七层为全民健身中心。本项目是集团四公司重点项目，也是湖南省体育局重点民生工程，本项目建成后将立足于服务社会，弘扬体育文化增强人民群众健身意识，提高全民健康素质。
BIM应用背景
1、项目品牌创建目标明确，定位精品工程。项目初期就制定了确保芙蓉奖的目标，BIM的介入，有利于项目各项指标的管控。
2、项目安全文明施工要求高，场地极其狭窄。该项目位于开福区中心，场地狭窄，运用BIM三维场地布置，可以合理的利用场地，规划临建设施施工道路，有效解决场地狭窄问题。
3、项目施工重大危险源集中，技术难度大，其中超长跨度地下室顶板容易出现裂缝的问题以及11.7米高支模搭设的安全问题等是管控的侧重点。
4、与时俱进，紧跟政府及行业引导BIM技术发展趋势。
BIM具体应用情况
四公司BIM分中心根据项目施工重难点问题进行BIM策划，于2016年8月建立项目BIM工作站，并派驻土建、商务、机电、动画等专业BIM工程师常驻现场指导BIM实施及技术应用。
1
碰撞检查
整合各专业的BIM模型进行施工模拟，提前预警项目不同专业在空间上的冲突，第一时间发现和解决设计问题，通过碰撞检查，共发现600余处碰撞点，输出详细的构件信息，使进度计划编制人员可以提前预知施工过程中可能存在的问题，提前考虑时间节点的调整。在安装模型中，通过对三维模型的调整，再次综合模型，实现可视化交底，减少沟通的错误、争取工期。

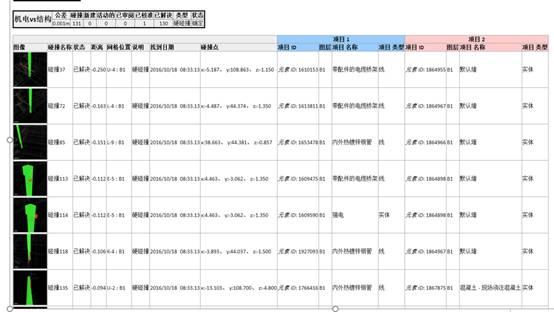

碰撞检查报告

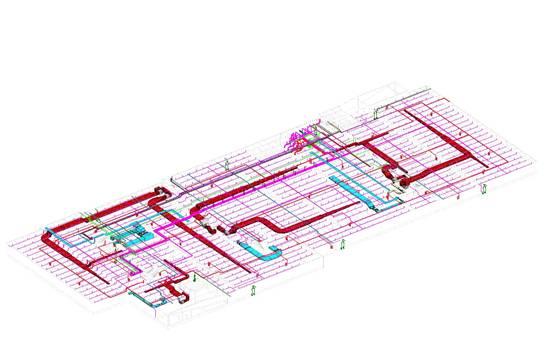

调整后安装模型
2
施工场地布置
本工程施工场地狭小，为了保证施工组织的有序进行，高效利用仅有的场地，使得施工总体部署更加科学合理，BIM工程师利用施工现场三维布置软件对施工场地的进行了三维模拟布置，快速精准表达施工空间冲突指标，进一步完善场地布局方案。
3

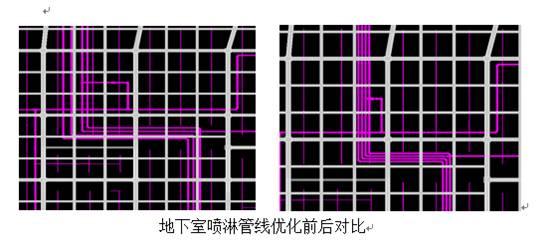

漫游审阅及管线优化
模型有些不合理之处没法通过碰撞检查去发现，采用Navisworks的漫游审阅功能走进建筑内部，直观的看到内部构造，结合相关图集、规范，对不合理之处进行标记、批注并保存视点，有效将问题的解决在施工前。

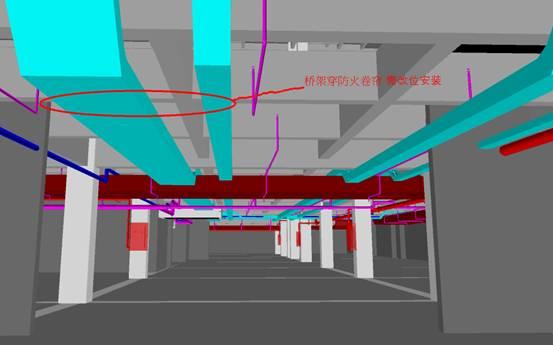

线槽穿防火卷帘改位安装优化前
线槽穿防火卷帘改位安装优化后
4
模板智能排布
混凝土模板工程是施工措施费中的“大头”，模板工程的成本管理也有较多不确定因素，从而时有费用超限，材料浪费的现象。项目通过BIM模板设计软件实现模板智能布置，在建模的同时赋予各类构件尺寸、型号、材料、编号等信息并按楼层、结构类型统计导出拼模清单，一方面根据清单合理的进行材料采购、进场安排计划；一方面根据清单指导木工班组精细化加工，最大程度减少模板浪费，提高周转利用率。

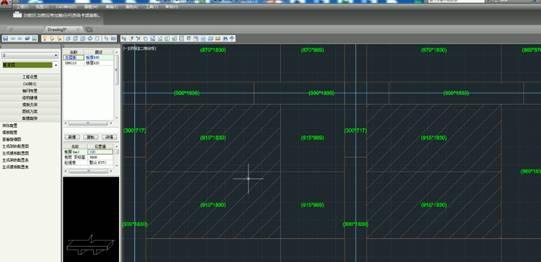

模板设计

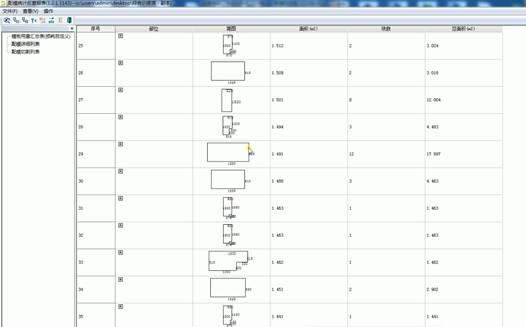

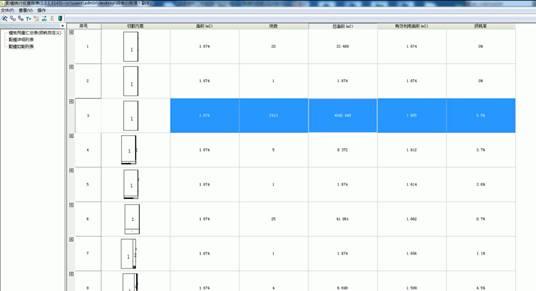

配模详细列表
配模切割列表
5
高支模工艺模拟
本项目综合训练馆首层11.7米高支模方案，属于超过一定规模的危险性较大的分部分项工程，项目技术负责人运用BIM模架软件对该高支模的方案进行编制，对高支模架体安全性进行验算，并对1.5米高主梁与次梁节点等施工复杂部位，导出三维支模架施工节点图形。对班组进行三维技术交底，使施工班组明确各个不同尺寸梁板下支撑体系的钢管搭配组合，纵横向剪刀撑搭设位置等关键工序要求。

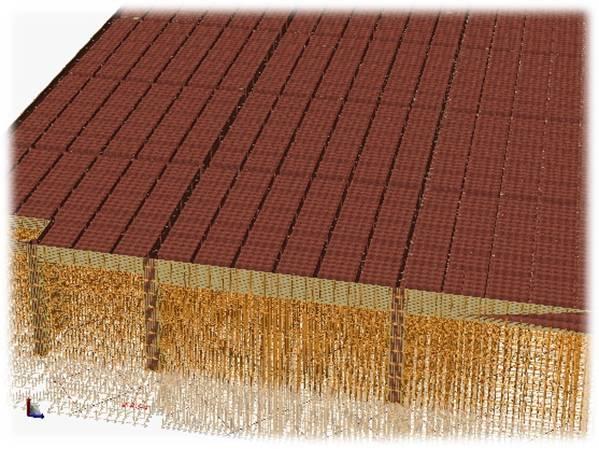

高支模模型

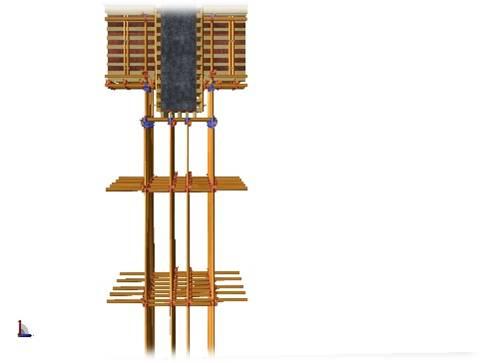

高支模模型节点
技术交底会议
6
工程量提取
项目BIM工作站利用BIM算量模型软件依据施工蓝图进行建模算量，不仅减轻了预算人员的工作量、提高了工程预算的质量，同时利用预算BIM模型用于施工过程中对业主方的进度款申请、结算等，利用施工BIM模型用于内部材料管理、分包审核结算等内部成本的控制。

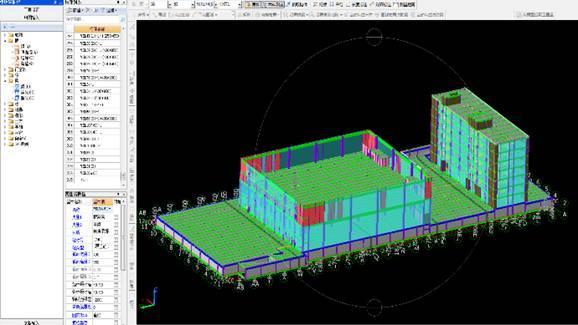

体育馆算量模型

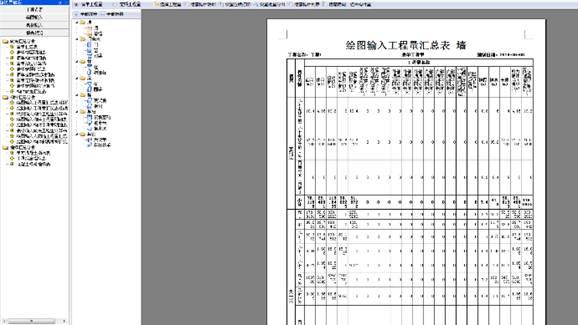

体育馆模型工程量汇总表
