BIM建筑网在工程项目中，模架体系的质量直接影响到整个施工过程的安全性，因此模架体系施工方案的编制与执行具有相当严格的要求，尤其是高大支模体系和外脚手架工程，更需专家论证。如使用传统方式对模架体系进行设计，通常会面临安全计算困难、图纸绘制繁琐、成本计算不准确、现场交底难理解的问题。而BIM技术则有效地化解了这个矛盾，通过可视化设计功能，不但能够实现施工图纸的快速绘制，还能对结构受力情况进行合理分析，并对材料的用量做出准确测算。在技术交底时，相较于传统的复杂的平面图纸，BIM模型还具有直观、生动、清晰的巨大优势。
图1脚手架局部节点

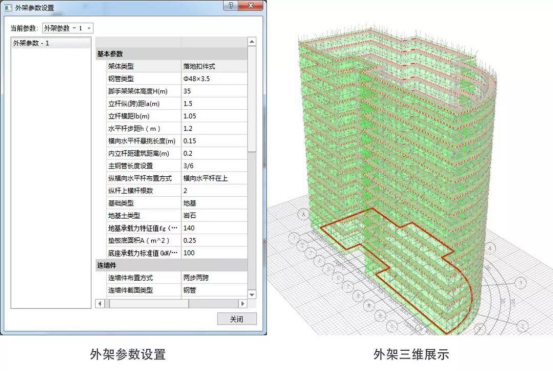

BIM软件除了可以实现三维的建筑模型搭建，还可以以此为基础进行施工辅助设施的设计和建模，在配置相关标准参数后，就能自动生成工程施工图、配模图、计算书、材料统计表等各项内容，并实现对整栋建筑实现任一层面的三维剖切显示。图1为基于BIM模型的脚手架节点图，节点位置与相关数据十分清晰了然。
