BIM建筑网（1）复杂结构很少绘制。在利用算量软件进行一些房屋建筑的工程量计算时，需要进行三维模型绘制。在绘制当中往往会出现一些复杂的结构构件，这些构件造型奇特，例如一些造型奇特的柱头大样，对于没有经验的新员工往往不会用软件进行绘制，而是利用手算进行。这样产生的误差非常大，也不容易进行后期的工程量的提取。如图1中的复杂的柱大样。

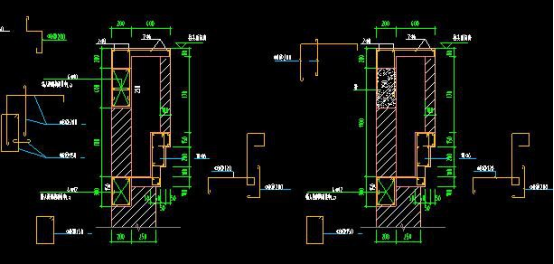

图1某高层住宅楼屋面柱头大样
（2）图纸识别建模不准确。
在建模工程中，造价人员往往为了节约时间，提高建模效率，通常会用建模软件的图纸识别功能进行建模。但是用这种方法建模，需要设计院设计的图纸要足够的精确才行。然而让图纸足够的精确，达到软件自动识别相应构件的功能要求，往往无法实现。许多梁、板、柱，只能识别部分，而且会存在大量未识别的构件或者识别出错误的数据，如图2、图3。假如建模人员识图能力不够，很容易出现多画、错画现象出现。

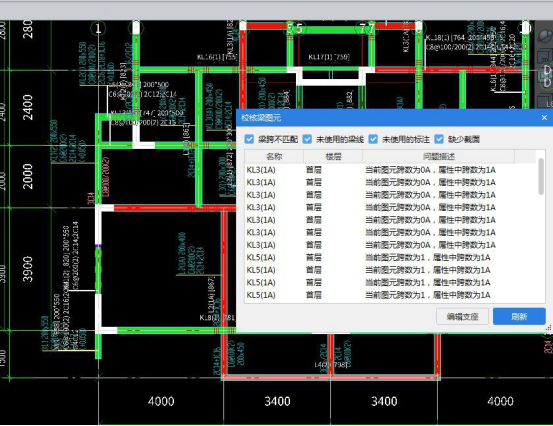

图2建模软件中出现大量未识别梁

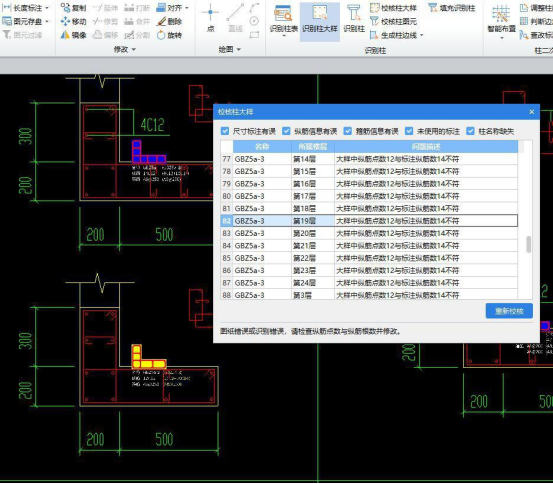

图3建模软件组未识别的柱大样
（3）特殊构件拉结筋不处理。
对于新手员工，很容易忽视一些构件的拉结筋及加强筋的处理。这些拉结筋及加强筋往往是在施工图纸的设计总说明当中，很容易被新员工所忽视，如图4中拉筋的示意图。如果涉及较大工程项目，忽略该部分内容会造成大量漏算想象。
（a）板上开洞加强筋
（b）墙顶与梁板底拉筋

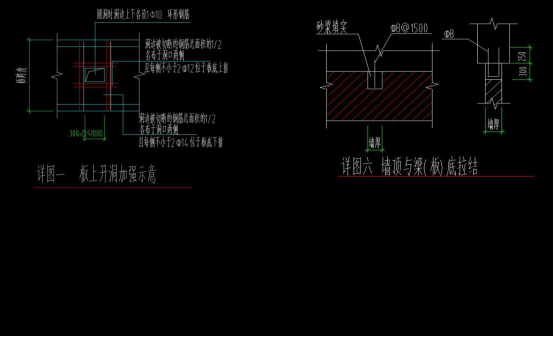

图4设计说明中的加强筋及拉结筋示意图
