BIM建筑网施工图设计是建筑设计的最后一个环节，该阶段主要为解决建筑在施工过程中的技术问题、工艺做法和用料等问题，最后的设计成果用于指导施工团队顺利完成建筑施工，图纸精确无误。

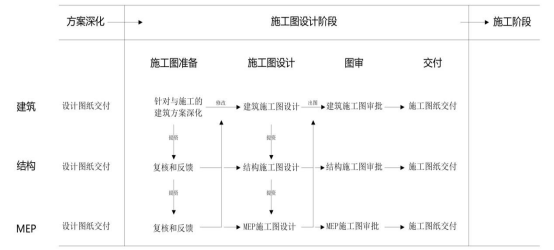

（1）传统设计流程
传统施工图设计流程下各专业根据上一阶段审批图纸进行复核和修改，并提出专业需求，各专业之间互相提资，施工图准备阶段主要将上一阶段的设计成果进一步深化，协调后开始施工图设计。同样采用交互式的协同设计手段，在这一过程中，各专业互相协调完成错误的排查，经再次整合，完成全部图纸的绘制。图审通过后，交付于施工单位。

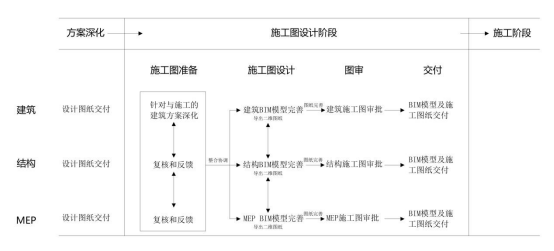

（2）BIM协同设计流程
基于BIM的协同设计，施工图的部分工作已经在上一阶段完成，而不像上一章所述本次项目做法，建模工作在施工图设计阶段才开始。施工图设计主要工作变为针对二维图纸的完善。在施工图准备阶段对模型进行简单的细化和修改即可进行施工图设计，在此步骤中建筑、结构、MEP三个专业将模型整合，通过BIM软件来发现设计中的错、漏、碰、失等问题，修改后对二维图纸增加标注和注释。将二维图纸导出后进行审核，并与三维模型一起交付于施工部门。
（3）两种方式的比较分析
①传统交互式的设计办法在此阶段难以实现信息的共享，而BIM模式在并行的状态下实时的交换信息，工作效率的增加更加明显。
②二维图纸难以对所有建筑细节进行描述，在专业综合检查时，错误不易发现，但在BIM软件和可视化的技术支持下，不仅可以更全面的发现错、漏、碰、失等问题，在效率上也大大提高。
