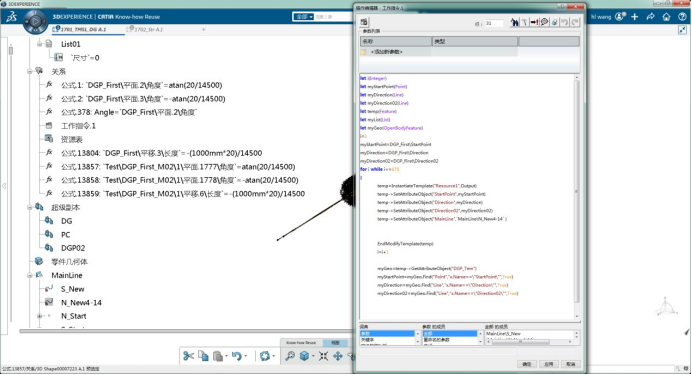

BIM建筑网CATIA软件设计之初服务于机械制造，其用户界面和人机互动方式，包括放大缩小、平移等基本操作与其他主流工程制图软件有较大的区别。相比与其他BIM建模软件，CATIA软件也是较难上手的，但值得一提的是CATIA用户界面的左侧为操作流程树，如图左侧所示它记录了用户在绘图过程中的每一步操作。
流程树的存在也使得CATIA软件的建模过程更为清晰，建模过程中的修改，优化更为简便快捷。在CATIA软件中所有模型实体的绘制都必须先绘制平面草图，再由草图生成实体。且平面草图坐标的空间位置、草图中图形尺寸以及位置关系必须是由参数确定的。这样严格的绘图流程是的在CATIA中建模较为复杂，通常需要输入更多的参数信息。但这也使得在CATIA可以提供了变量驱动及后参数化能力，实现建模参数化更为简便。另外，相比于其他BIM绘图软件主要功能仅仅局限于绘图渲染等方面不同，CATIA是一款集绘图，分析，仿真等大量功能于一体的软件平台。但是其功能和应用主要服务于机械工程，软件对于土木工程市场的开发仍刚刚起步，很多基本的土木工程绘图功能并不完善。例如在本文使用的CATIAV6版本中线路的三维轴线绘制需要先把线路向法向平面线延展为曲面，再在曲面上印刻线路竖曲线才能取得。
