BIM建筑网外部参照模式的原理类似于CAD二维协同，只是引用的对象换成Revit三维模型。该模式则适用于综合性大体量建筑群，各子项单体规模均较大，功能业态也不相同，但界线清晰的情况。
不同于中心文件所有数据均在同一个模型中，外部参照最大的优点即模型文件被分成了若干个，大大降低对硬件的负荷，在资源有限的情况下，对项目的顺利推进意义重大。但也由于文件拆分原因，参照文件的标准较难统一，虽然在项目初始可加载相同的样板文件，但是在设计过程中需人为管理，很难保证不出现疏漏。这方面中心文件可实现即时共享数据，便捷性远高于外部参照。

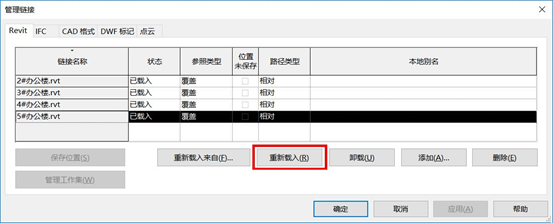

图1 Revit外部参照重新载入命令界面
在该模式下，数据仅可单向传输（Revit命令：重新载入），母文件中可查看子文件，但无法直接修改子文件，需将其卸载后，取消关联，另外打开子文件才能修改。缺少了周围模型的参考，无法确定空间位置，步骤也较繁琐，修改很不方便。
外部链接模式还可用于分专业参照，即单专业所有模型作为一个外部参照。这在后施工图阶段管线碰撞检查中应用较多，CAD图纸已相对稳定，不会产生重大变化，各专业在相同的标高和轴网条件下，按照参考把模型构建出来即可。
