最近在建一个预制节段梁模型里锚槽，遇到了异型锚槽，利用公制常规模型里面的空心融合难以实现，而且需要重复利用。经过本人思考，利用空心体量载入到项目进行剪切方可实现哦~
步骤

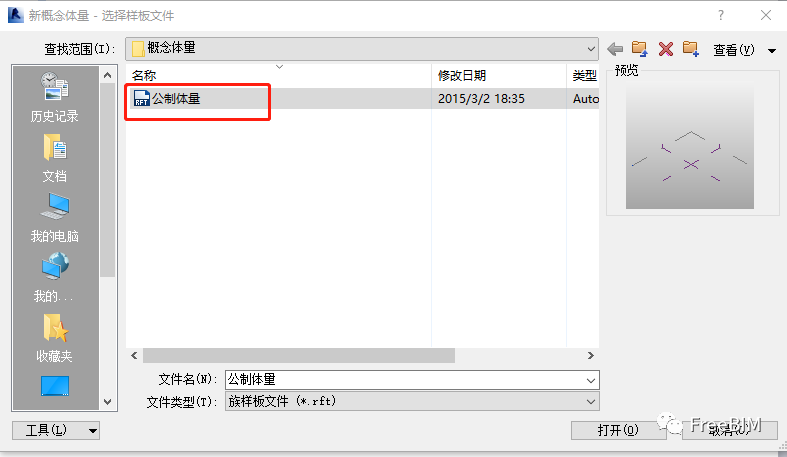

1、新建公制体量；

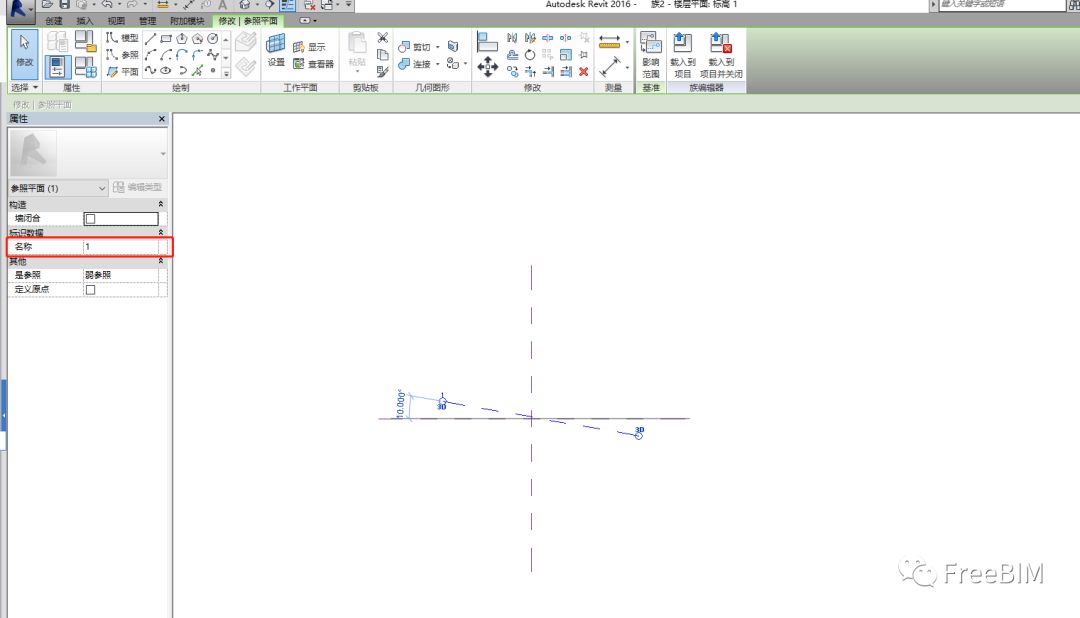

2、 在标高上建一个斜的参照平面，并把标识数据中的名称命名一个你喜欢的名字；

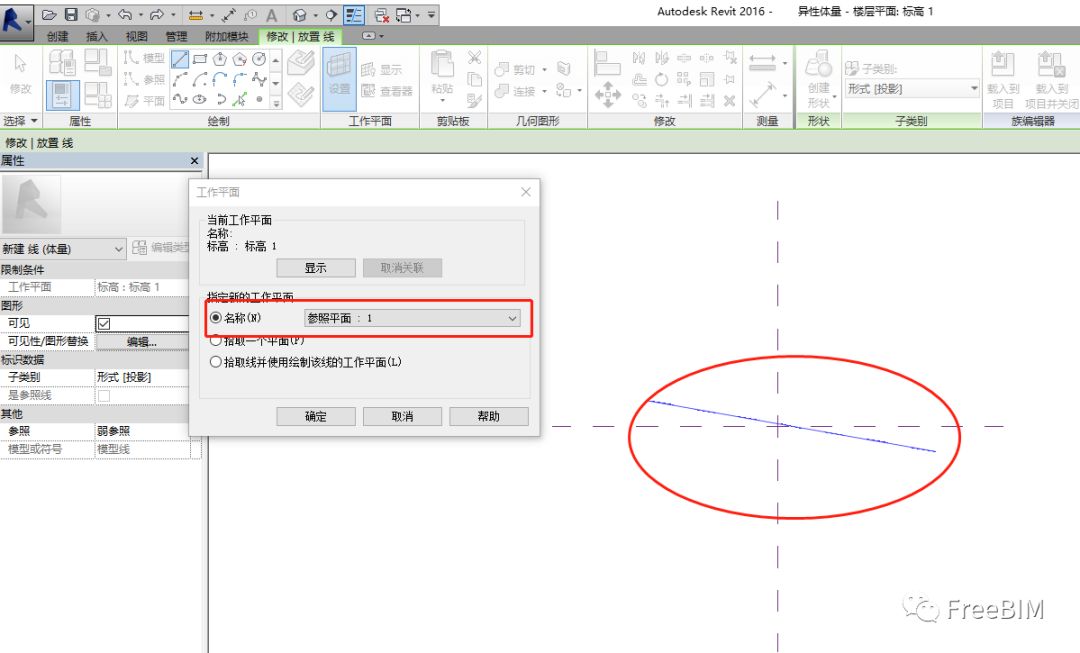

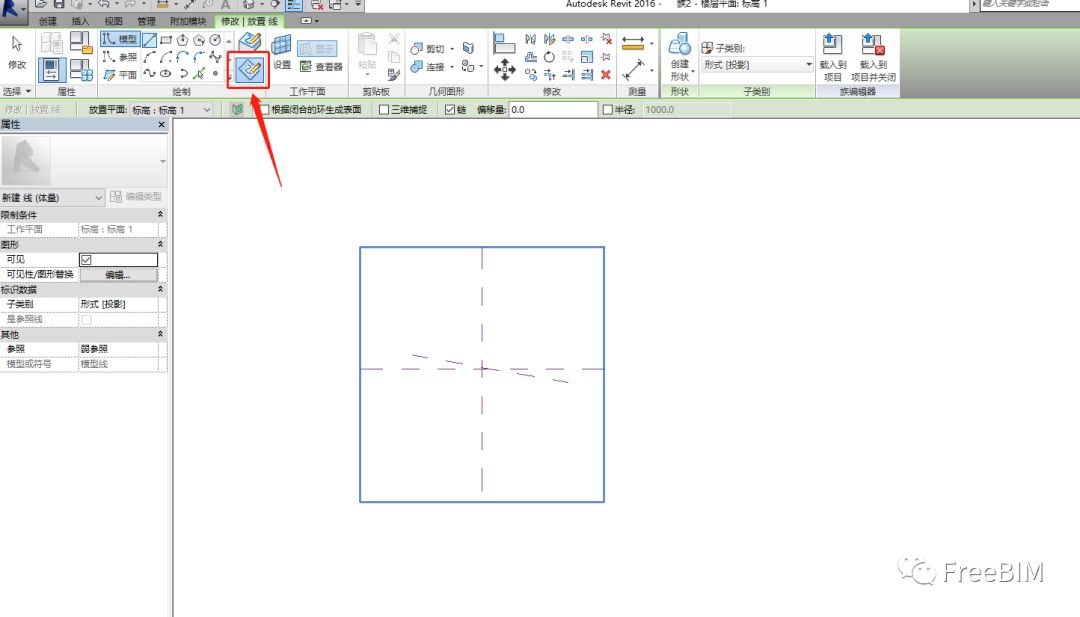

3、在工作平面上绘制模型线并选择设置拾取工作平面，在制定新的工作平面名称选择刚刚我们命名的（这里我命名的是1）；

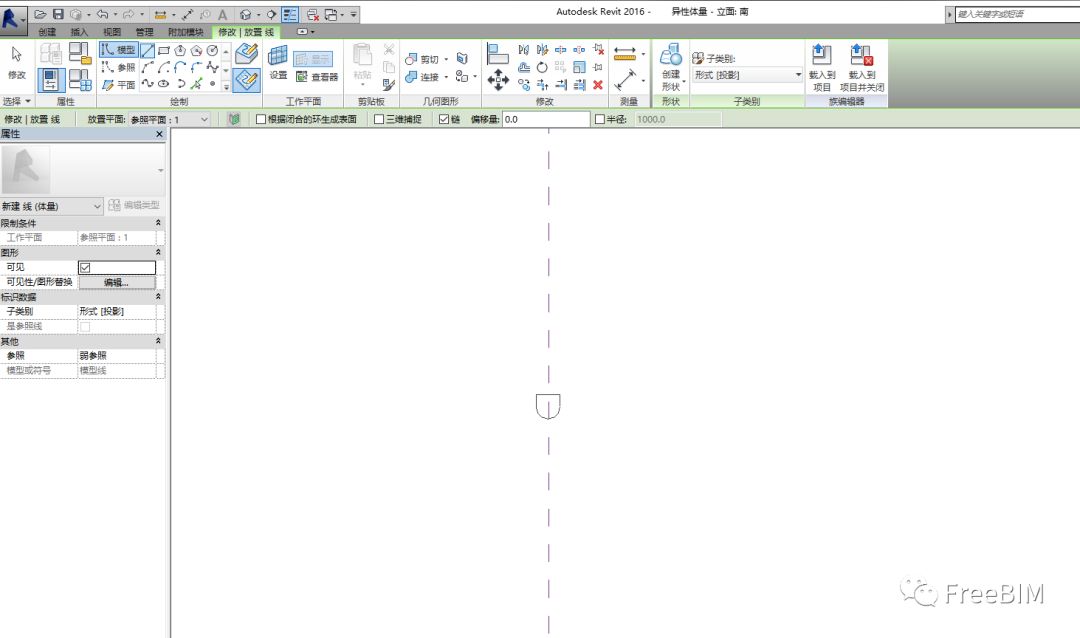

4、绘制你在那个斜面的形状；

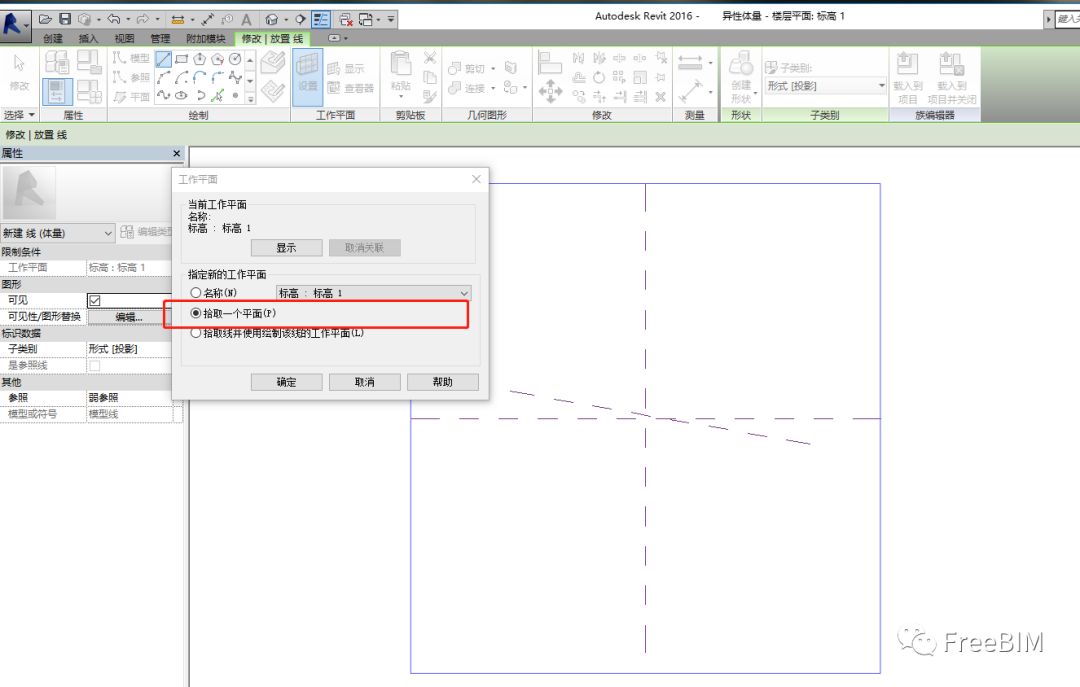

5、在我们想要的另一个平面绘制另一个形状。这里我们也可以不命名，直接拾取一个平面；

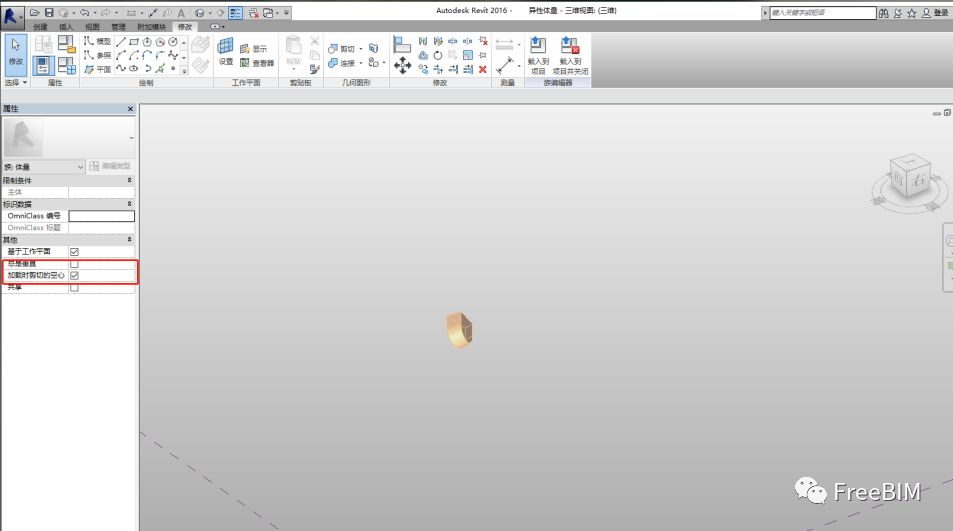

6、这就是我们画好的两个模型线形状，我们把两个形状都选中，点击创建空心形状，并勾选加载时剪切的空心，现在我们就可以保存喽；

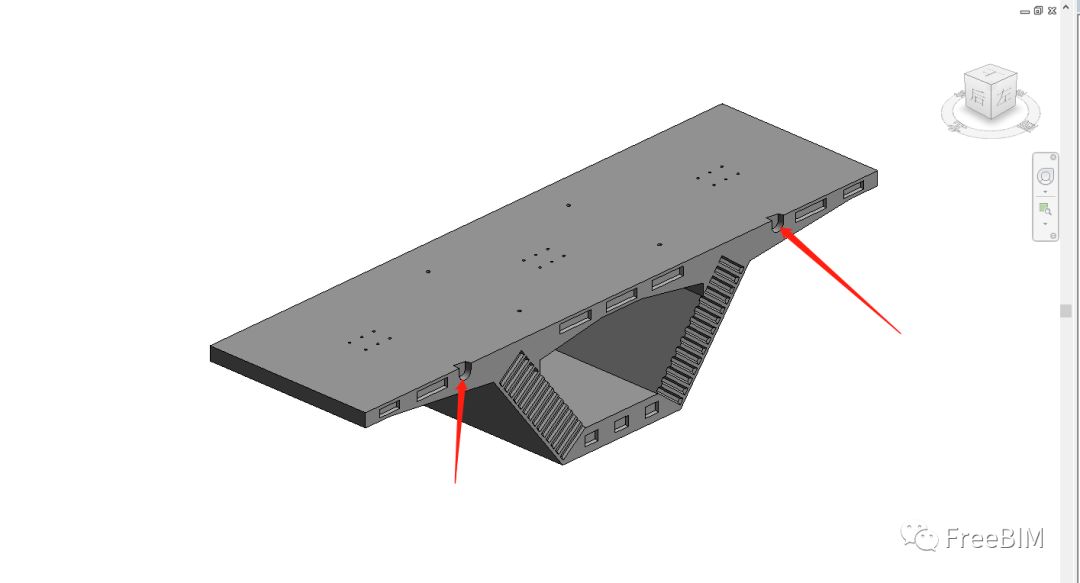

7、 把我们建好的异性空心体量载入到项目里，放到我们需要的位置，进行剪切，就得到我们想要的东西了。
注：
1.体量只能载入到项目里，不能做套族；
2.绘制模型线时可以选择工作平面也可以拾取工作平面。
来源：FreeBIM
作者：肖思华
