BIM建筑网随着装配式建筑的大力发展，装配式建筑的拆分及后期的深化的重要性也逐渐凸显出来，而各种装配式结构设计软件也如雨后春笋般涌现出来了。然而好多 BIMer 对 PC 结构设计软件可能比较陌生，而对于 Revit 更熟悉一些。再者为了避免重复建模，实现「一模多用」更是我等「懒人」之所向，那么今天小编就给大家讲讲 Revit 导盈建科（YJK）的方法及注意事项。
步骤
1、首先打开 「Revit to YJK」 软件；

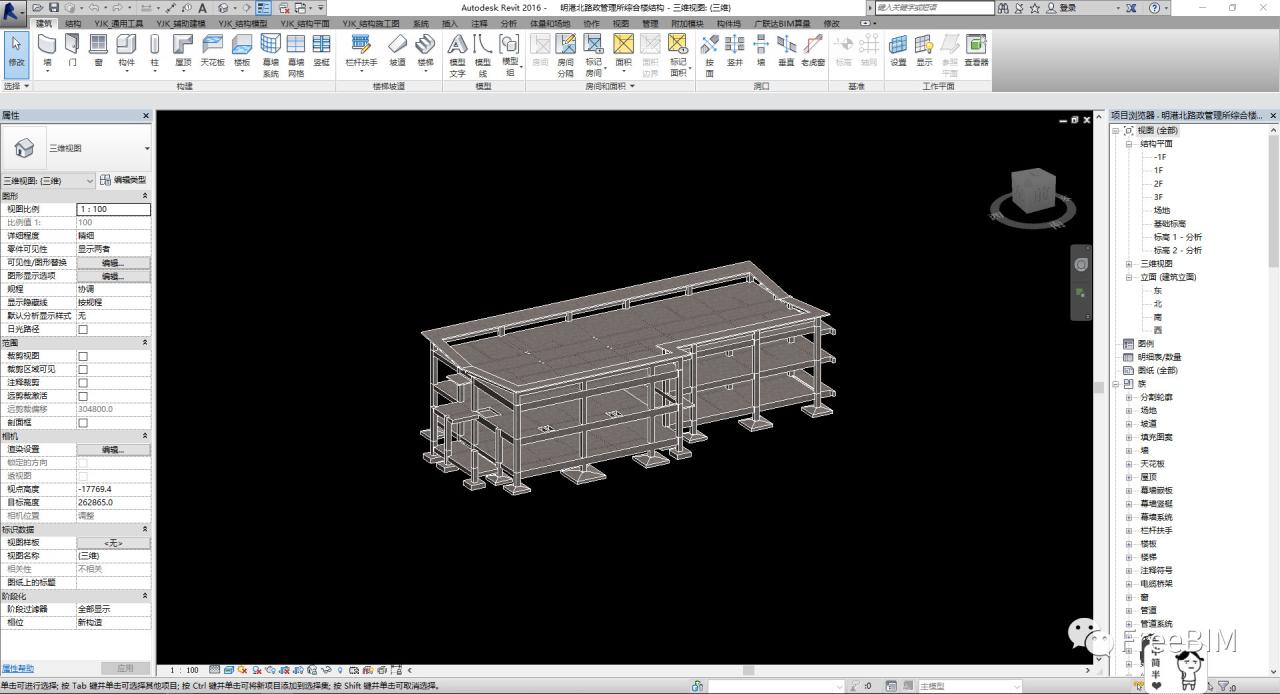

2、打开界面后建模（今天我就用我建好的一个模型为例）如下；

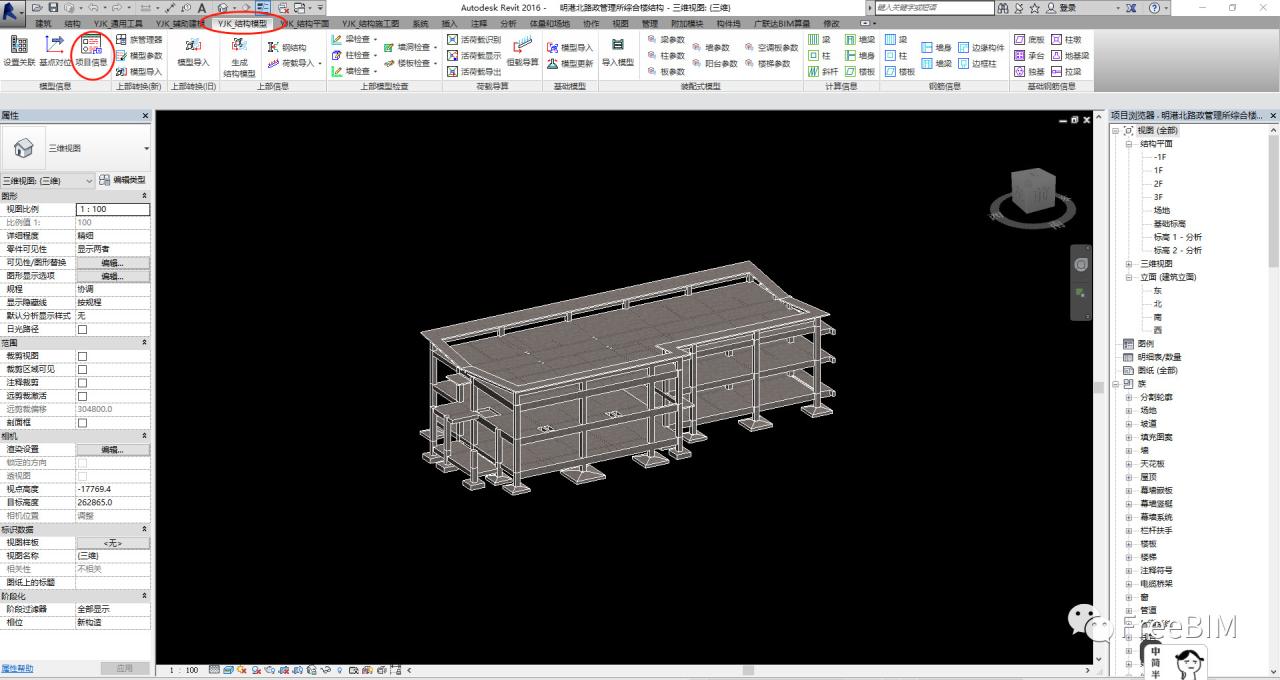

3、然后，点选 YJK 结构模型选项卡里的模型信息里的项目信息；

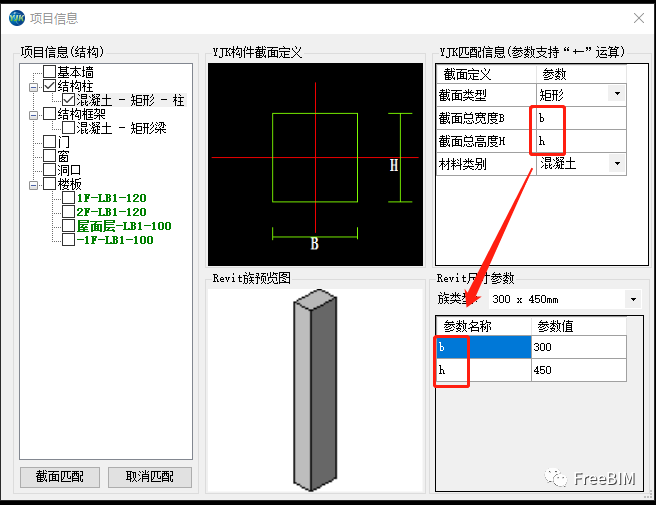

4、接着，匹配截面信息（在匹配信息里截面类型和材料类别选我们实际要用的类别，截面宽度和长度参数对应的是 Revit 尺寸参数的参数名称而不是参数值）；
注：匹配成功的都显示为绿色。

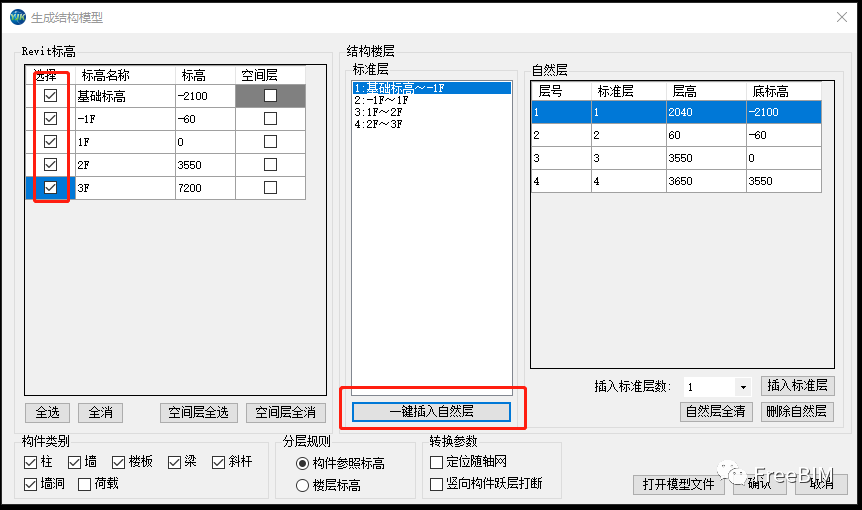

5、之后，生成结构模型，把你要导入的楼层勾选上，一键插入自然层，确认（这里我们的 Revit 模型在哪个文件夹我们生成的 YJK 格式的文件也在哪个文件夹）；

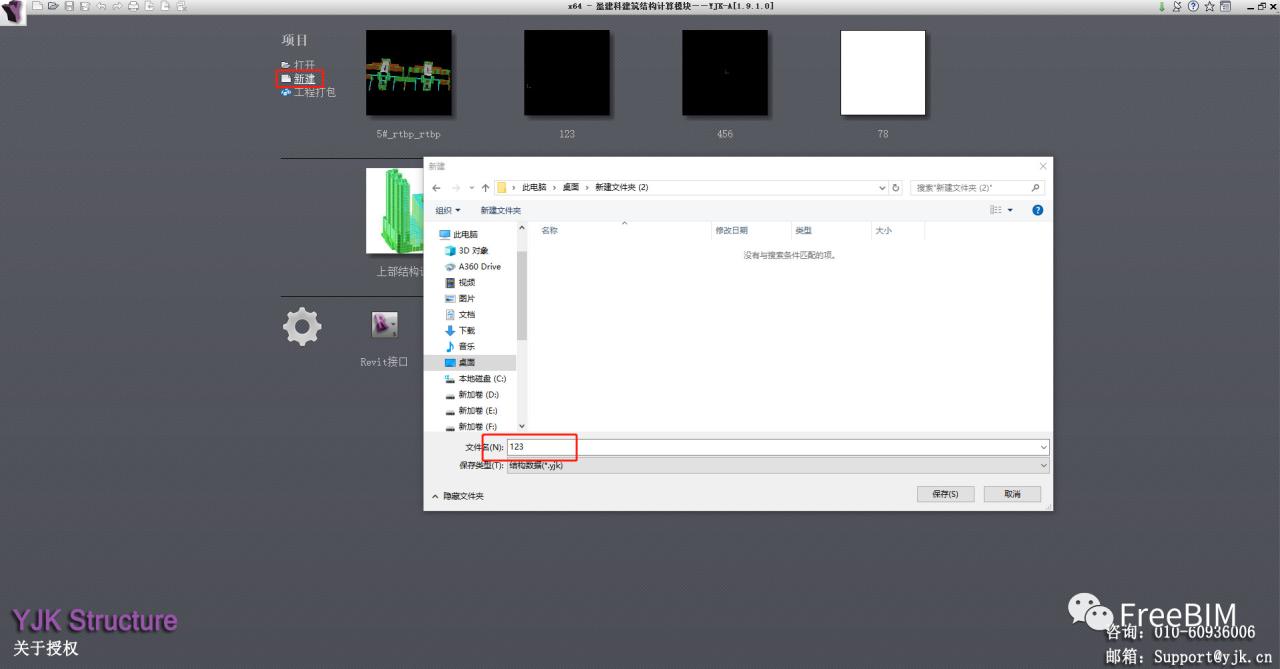

6、打开 YJK 软件，新建一个文件夹，并命名我们的文件名字；

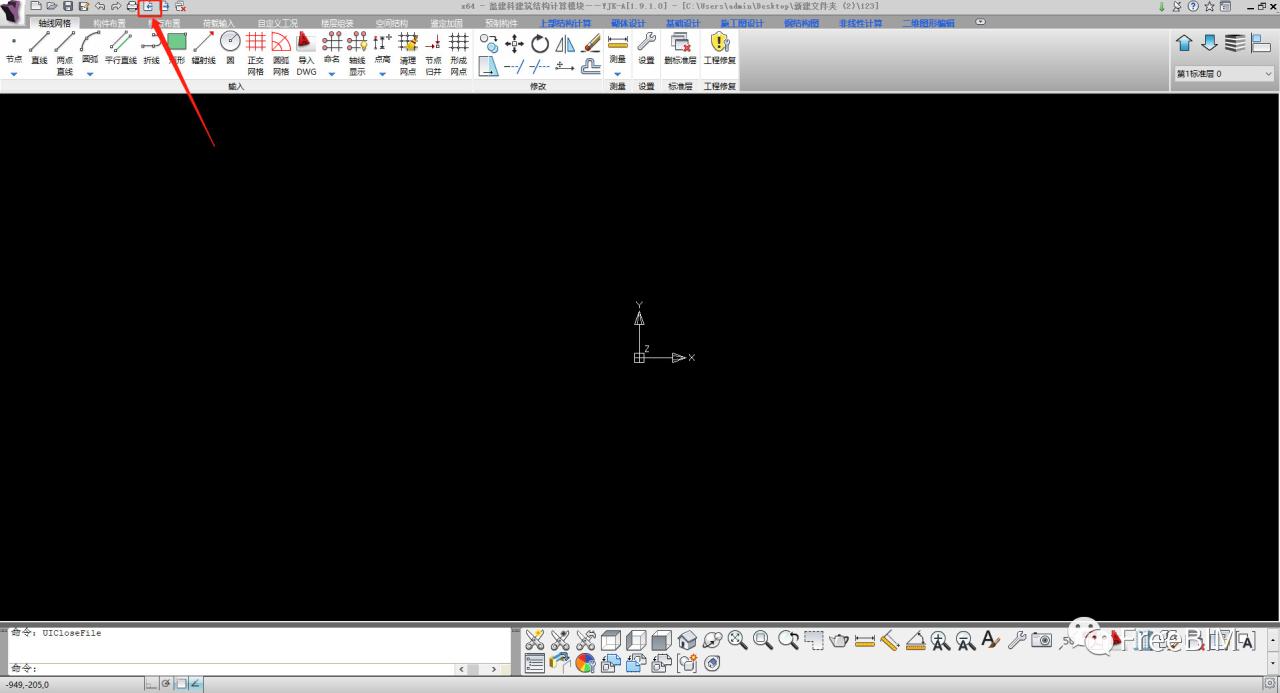

7、在 YJK 软件软件界面点选导入其他软件生成的 YJK 格式文件；

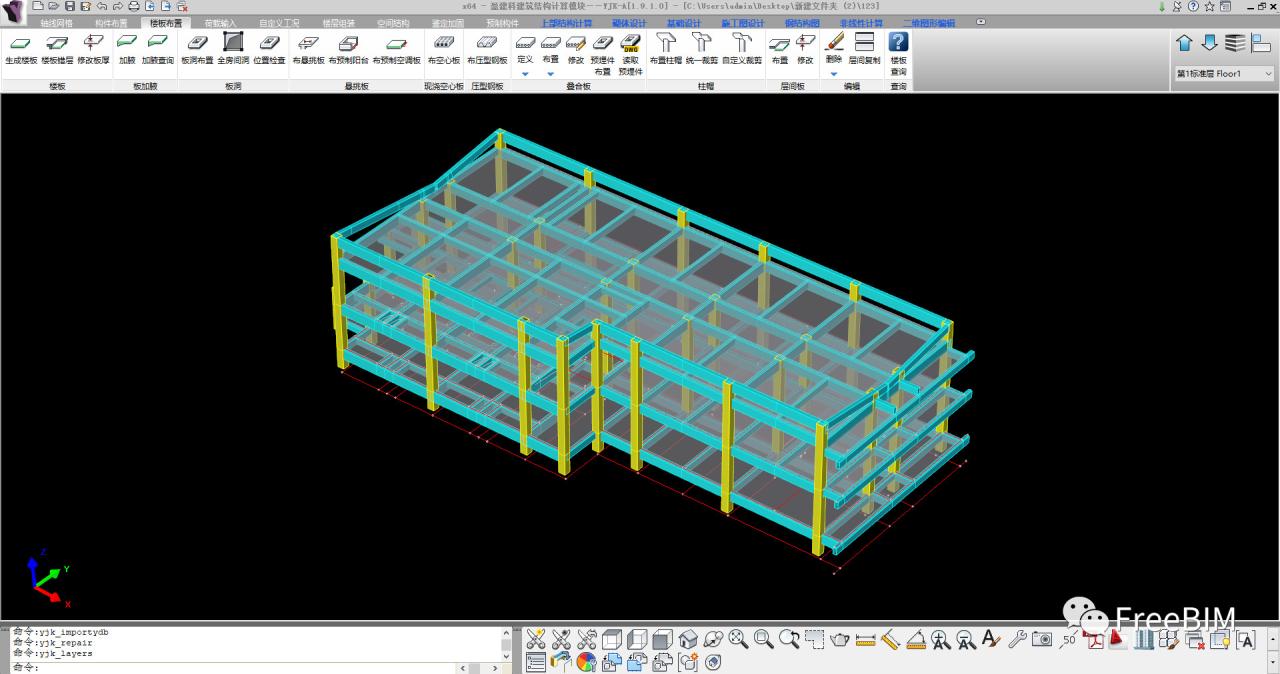

8、最后，就是我们要的 YJK 模型了，你就可以下一步的指定预制构件、结构计算、拆分以及出施工图了。
后记
1、在分层规则里，按构件参照标高转换转换率可以达到 95%，按楼层标高转 Revit 模型里最高标高以上的构件消失以及斜向构件消失；
2、没有参数的族是没办法转换的；
3、如果族参数化了，但参数化后的形状与实际形状不一样，导进 YJK 里构件是按参数化的形状一致。
