我们经常能听到在Revit中不能创建钢筋，没有钢筋的功能，这种说法是错误的。
在Revit中，不仅能创建钢筋，也能统计钢筋的形状、数量、长度、重量等等，这次我们先从创建钢筋入手。
先明确，必须是结构构建并且要在剖视图模式下进行钢筋的创建，这两个缺一不可。

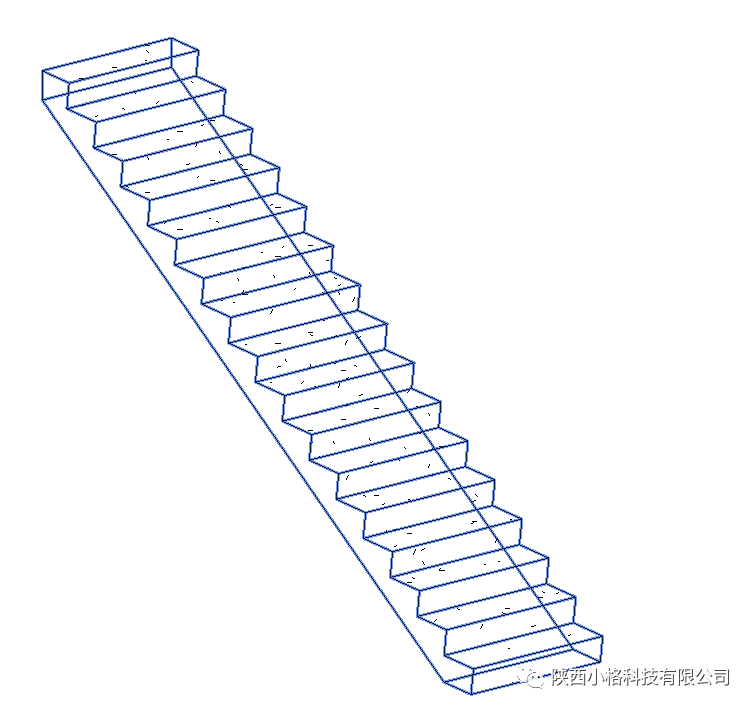

我们以楼梯为例，进行钢筋的绘制。

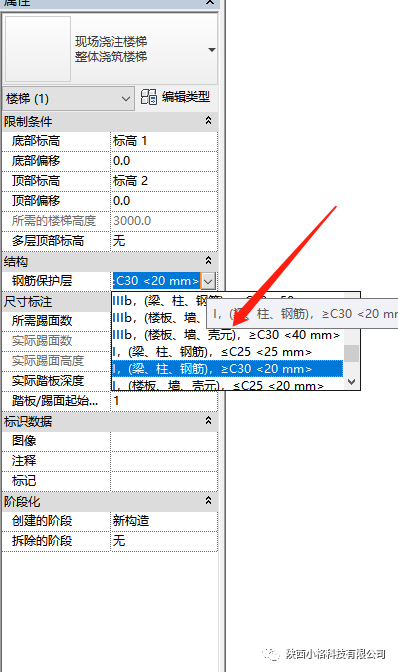

选中楼梯，在属性栏中我们是可以调节钢筋保护层厚度的。

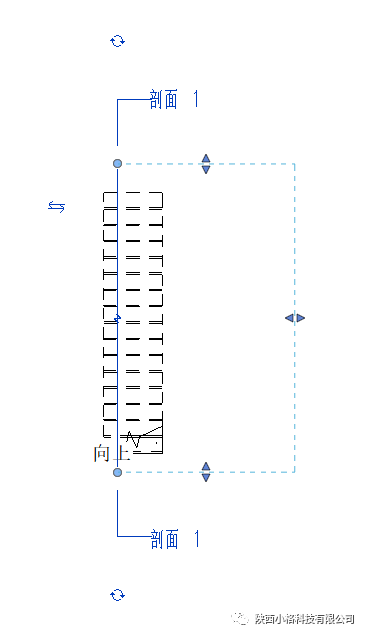

我们提到过，必须在剖面模式下才可以创建钢筋，所以我们进入平面视图，绘制剖面框在进入到剖面视图中进行绘制。

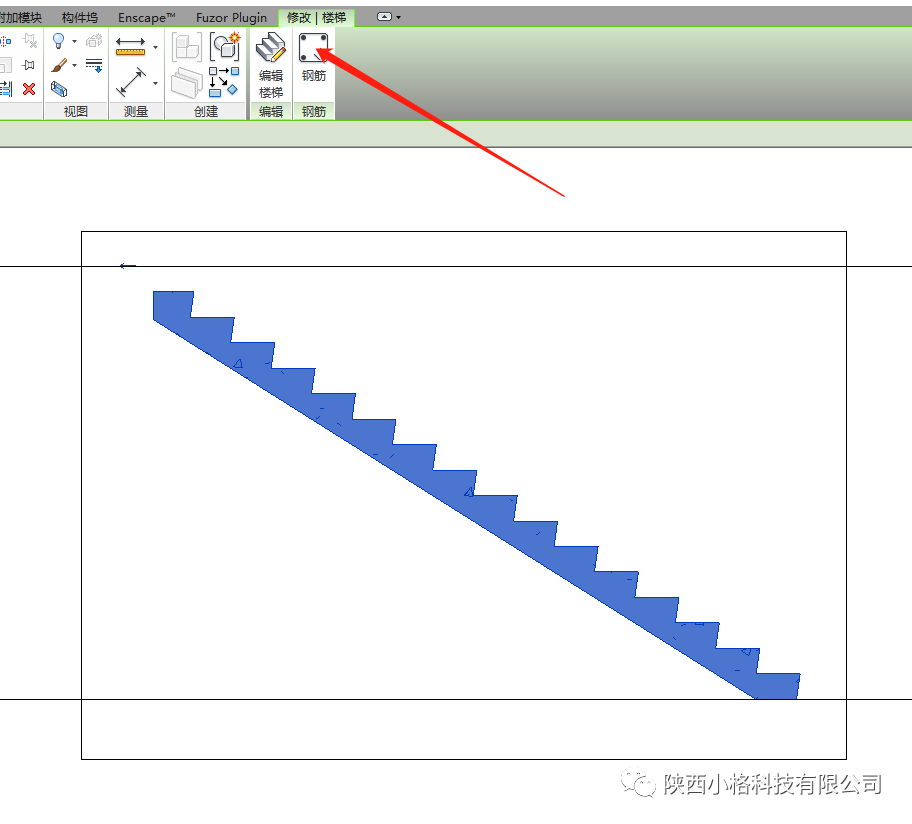

进入到剖面一视图，选中楼梯，上方工具栏中选择钢筋进行绘制。

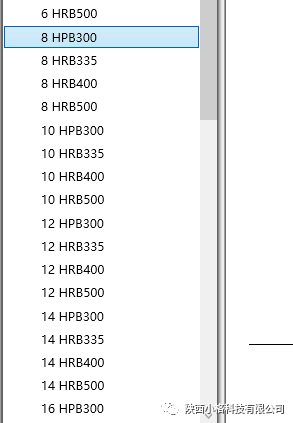

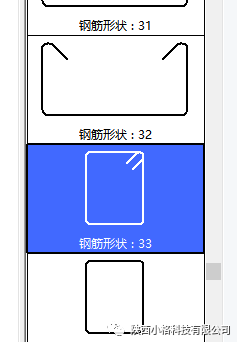

进入到钢筋命令框下，属性栏中选择钢筋型号，形状浏览器中选择钢筋的布置形状即可。

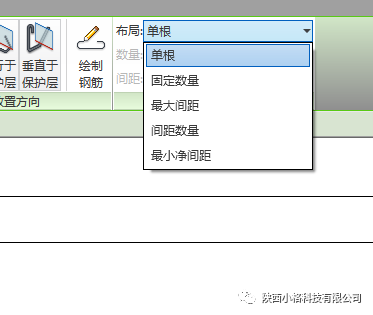

选择需要的型号与形状进行布置即可，可以单根布置，也可以设定间距自动布置，大家可以自己多试试。

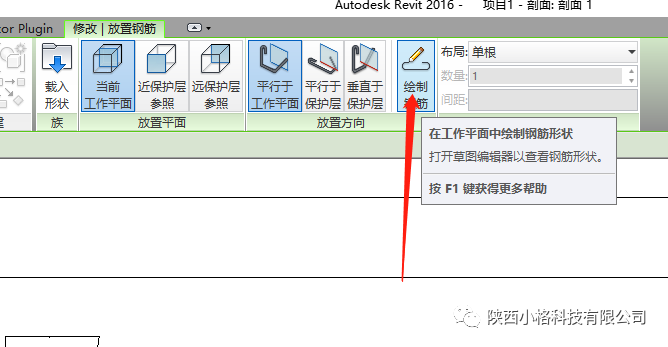

那么特殊形状的钢筋如何解决呢，我们可以用绘制钢筋的命令，绘制出你想要的钢筋形状即可。

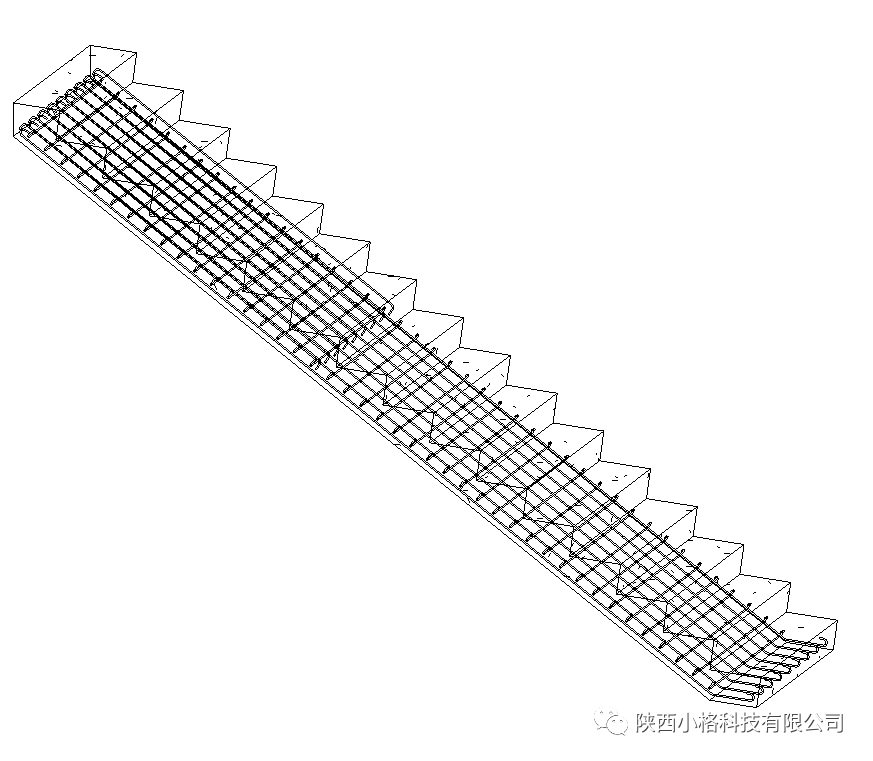

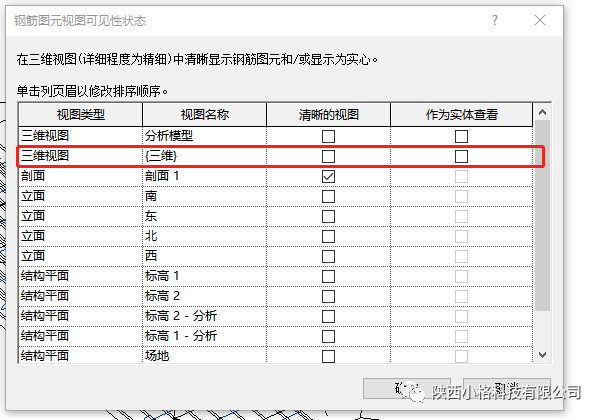

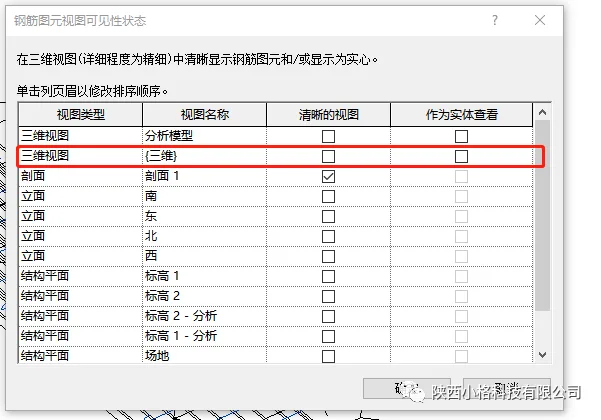

如何使钢筋在三维视图中也能看到实体模型呢，选中钢筋，在属性栏中选择图形中的编辑选项，勾选作为实体查看即可。
这样我们就完成了钢筋的创建。
