BIM建筑网美国天宝公司建筑部门推出的BIM to Field 解决方案（以下简称本方案）可帮助承包商全面掌握现场的项目进程。
本方案集作业现场要素测绘、现场施工准备、基建放样、土方计量、结构放样、混凝土放样、MEP 放样以及QA/QC 评估管理、现场视频监测、现场扫描、建立现状模型与BIM 模型比对、碰撞分析、优化净空，优化管线排布方案、进行施工交底、施工模拟等功能于一身，融会贯通了完整的施工过程与信息管理流程，能够提高施工质量，三维可视化功能再加上时间维度，达到随时随地直观快速地将施工计划与实际进展进行对比，同时进行有效协同，施工方、监理方、甚至非工程行业出身的业主领导都对工程项目的各种问题和情况了如指掌。
本方案还可通过无线数据传输功能实现办公室与作业现场间的互联，实时更新所有施工设计，视频作业（天宝专利的TRIMBLE VISION 技术），全程监控及确认放样作业进程，并即时解决可能出现的技术疑问，确保各项资产管理的高效性和最大收益。与传统的方法相比，省去了大量的中间人工操作环节，使劳动效率和经济效益明显提高，获得更丰富的项目信息，同时也避免了人工操作，手工计算，记录等过程中差错率较高的缺陷。
本方案由以下软硬件构成：
TRIMBLE 建筑机器人全站仪+LM80 手簿 ( 标准配置)
TRIMBLE 建筑机器人全站仪+Tablet 平板电脑( 高级配置)
Trimble LM80 手持控制器搭配TRIMBLE 建筑机器人全站仪作业，操作极为便捷，实现施工现场100% 无线作业，一个人一天即可完成成百上千个放样点的放样工作；施工现场高效管理所有放样的分层数据和点数据，并按照需要创建控制点和作业线；竣工检测，检查他人的工作，并在需要时为工程变更创建文档。
Trimble LM80 手持控制器主要用于基于cad 二维显示的放样工作，设计坚固可承受在高1 米的高度多次跌落，可淹没在水中或在水中清洗，胜任恶劣的施工作业现场条件。
TRIMBLE Tablet 平板电脑可以显示BIM 模型，用来展示、检查、放样；配合搭载TRIMBLE VISION 技术的RTS 建筑机器人全站仪，可以在触摸屏上对作业对象完成测量放样等工作，仪器自动照准目标，手指点向哪里，就能获取相应的数据。

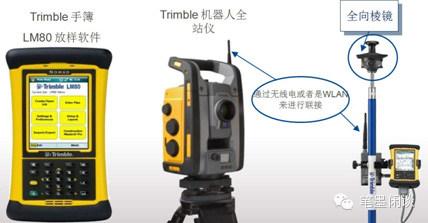

TRIMBLE 建筑机器人全站仪+LM80 手簿

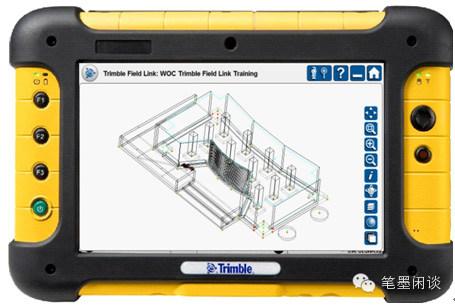

TRIMBLE Tablet 平板电脑支持三维数据，所有的结构点，红色放样点都能很好的体现

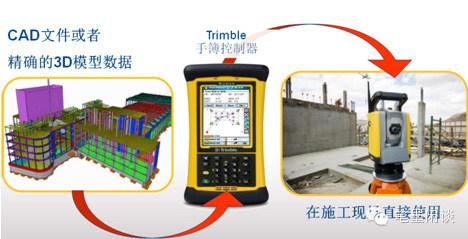

BIM to Field 施工放样应用示意图
本方案有以下特点：
1、控制点联测，建立施工点
TRIMBLE RTS 建筑机器人全站仪可以让您身处作业现场任何安全位置，700 米范围内指挥机器人全站仪工作，并可在800 米半径范围内借助无反射测距功能完成测量作业。RTS 测距精度：3mm+2ppm，测量距离：棱镜模式3000 米、免棱镜模式800 米，测角度精度2-3 秒完全满足工地各类控制点联测，建立施工基准。
2、TRIMBLE VISION 技术—- 一张图片胜过千言万语
天宝专利的TRIMBLE VISION 技术—Trimble空间成像传感器强大的可视化工作方式。Trimble VISION™ 的设计是为了改善数据采集和前线测量人员交付数据的时效，从外业测量到办公室决策，体现在整个工作流程中。采用控制器屏幕亮丽的实时活动图像，用户可用点击屏幕方式快速容易地识别和捕获相关数据。TrimbleVISION 可提供实时参考，显示已经完成和仍需进行的工作。TrimbleVISION 视觉文件工具还通过提供真实可视的相关文字数据，为各种业务和各种客户担当助手。
3、数据分层显示，图像化指导放样
可从DXF 文档直接建立放样点 ，增加蓝图背景功能：例如点和线的编辑和输入 ，根据图层来选择点进行放样。以图形的方式显示目前测站、棱镜和放样点三者之间的关系，并指出前进方向和距离，快速准确找到放样点。

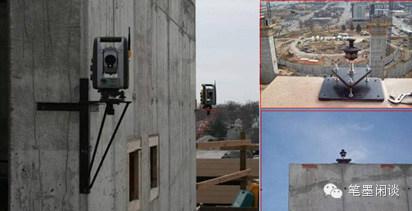

设备安装位置– 施工环境时常变化的工地、无标准三脚架的墙体

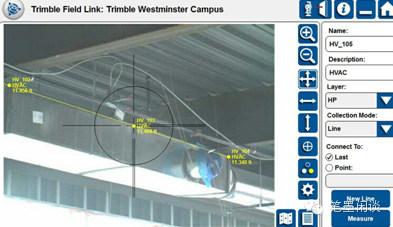

TRIMBLE Tablet 平板电脑工作界面（现场影像和实际放线位置同步显示）

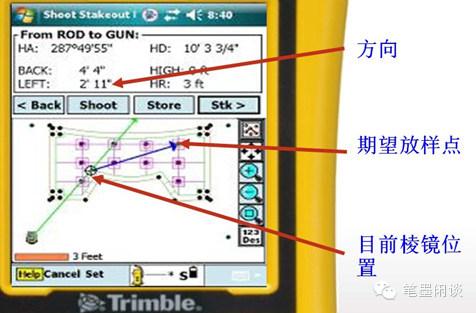

图形化指导放样
4、开挖线
从参考位置放样所有线， 不需要标线、经纬仪。不必在每条控制线上设置仪器，工作更快、更易于使用。
放样开挖线案例 ：传统方式，3 天 3 人；使用Trimble 放样， 2-4 小时、1 人 ，节省了： 2.5天时间, 8.5 人次/ 每天
5、混凝土模板和地脚螺栓
只要在您能轻松看到放样区域的地方安置全站仪，测量两个已知点，开始放样所有开挖线、柱线、混凝土模板和地脚螺栓。此外，LM80 的图形界面使得创建和定桩放样点非常简单。通过参考任意两个已知点从任何位置放样复杂混凝土模板或地脚螺栓。 应用软件使这个过程即使是对新用户来说也非常简单，使放样更直接、更高效。
工作案例：放样650 米墙，60 根墩柱和60个地脚螺栓，传统方式需要20 工人 ( 整个放样组超过一周的放样)；采用Trimble 放样， 1 工人(1天放样) 完成；节约了， 5 天, 19 个工人 。
6、质量检测，放样误差报告 ，更新BIM 模型
LM80 自动采集实际建造数据 ，能够使现场环境被准确测量，出具放样误差报告，并可以以实际建造数据去更新设计BIM 模型，为下一步工作提供精准数据。
7、MEP 放样
轻松放样点，线，弧 ，任意选择你想选择的放样点，各种强大的计算功能，度身订造的MEP放样模块。在地面往楼底或屋底进行开孔或悬挂点进行放样时，可以使用机械人免棱镜的功能，全站仪配有红色激光直接投放所在的位置， 无需把放样点从地面转射至顶部。

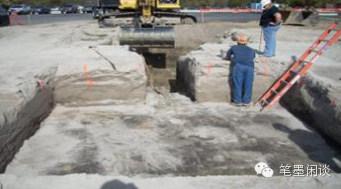

开挖线放线案例

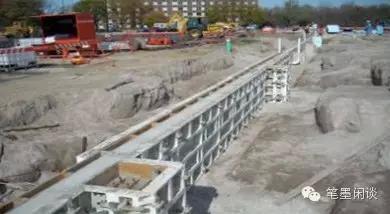

放样650 米墙，60 根墩柱和60 个地脚螺栓案例

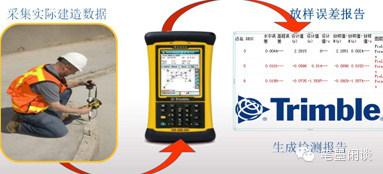

TRIMBLE 放样误差报告

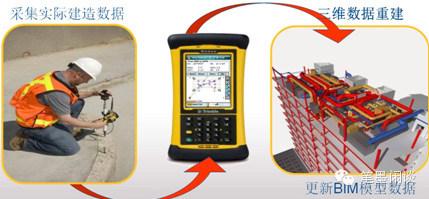

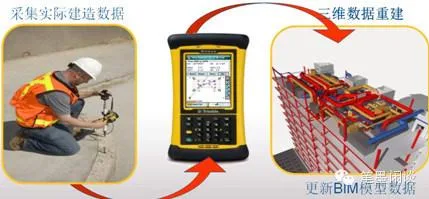

采集实际建造数据更新BIM 模型

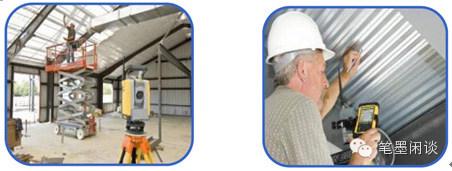

MEP 放样示意
