鸟瞰渲染图
沿街透视渲染图

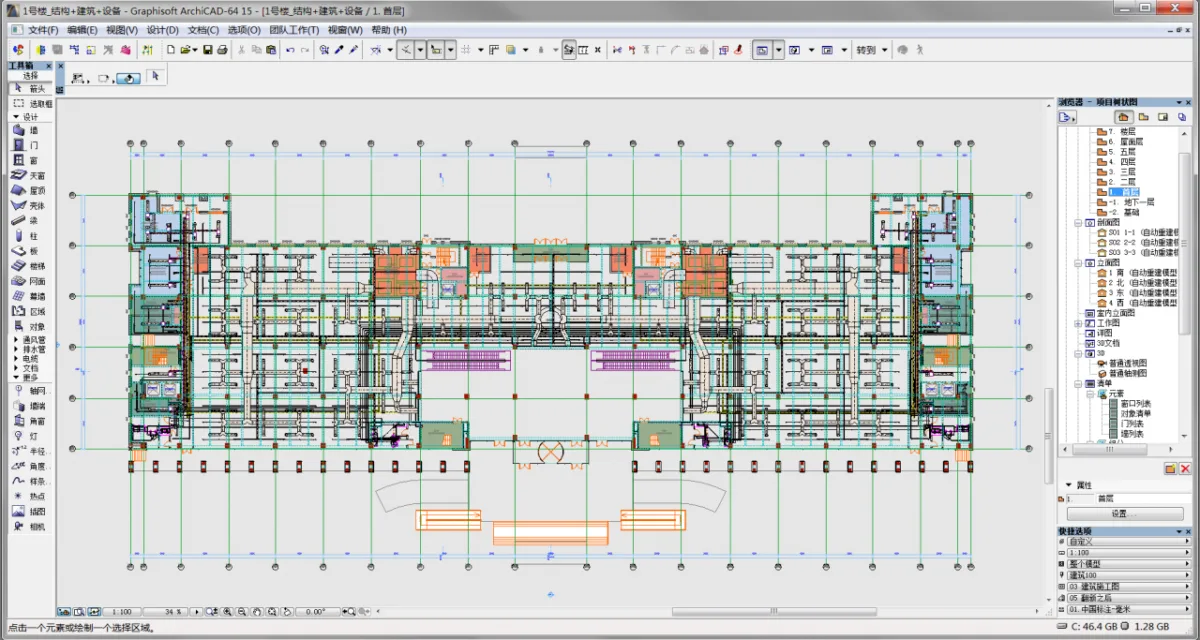

ArchiCAD 中全专业综合平面图
在BIM模型中链接结构以及设备模型，进行校对和碰撞检测。

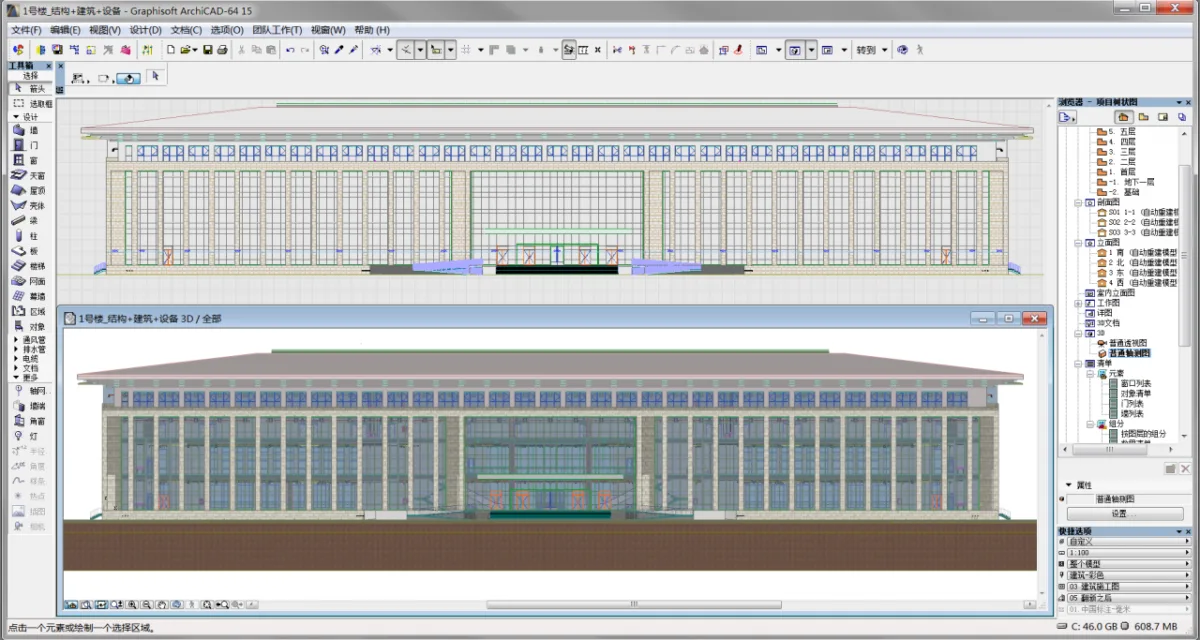

ArchiCAD 中的建筑立面图
通过视图的切换进行对比，调整立面墙体材质及颜色。

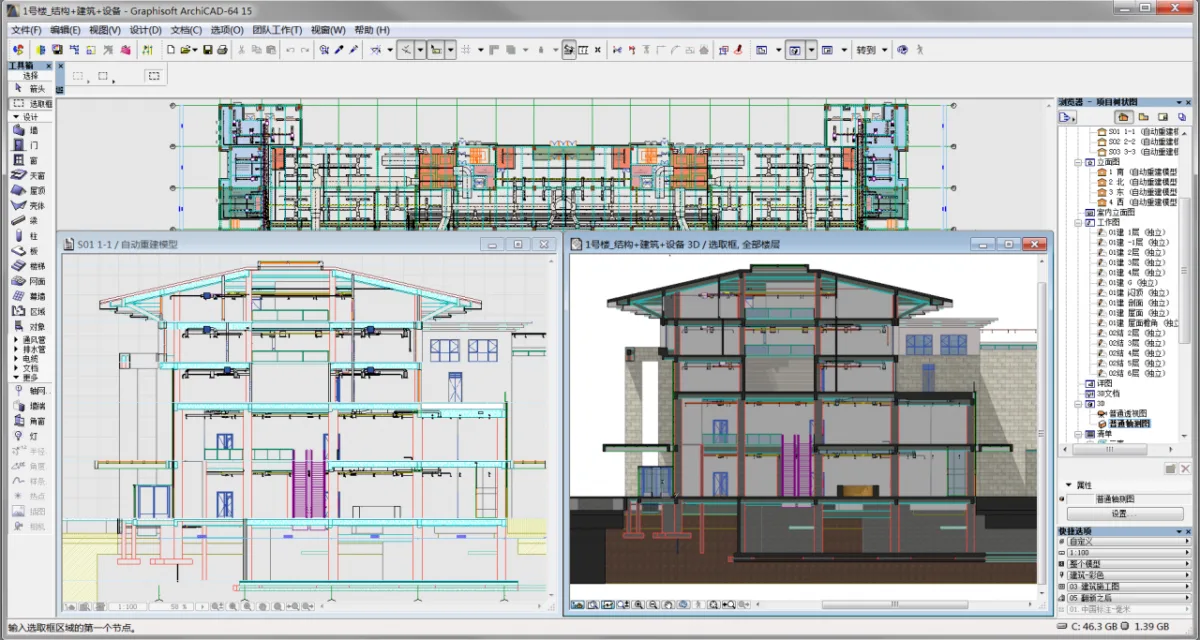

ArchiCAD 中的剖面图
通过视图的切换实时查看对各专业的影响 ，修改内部空间。

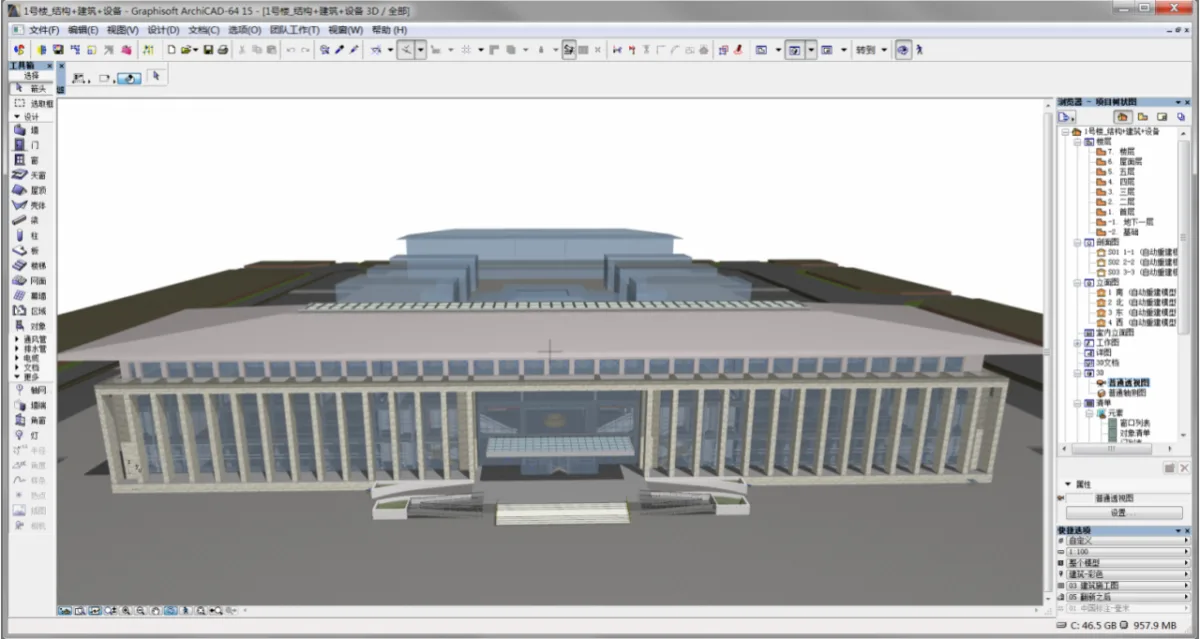

ArchiCAD 中的3D视图
在3D视图查看整体的设计感觉

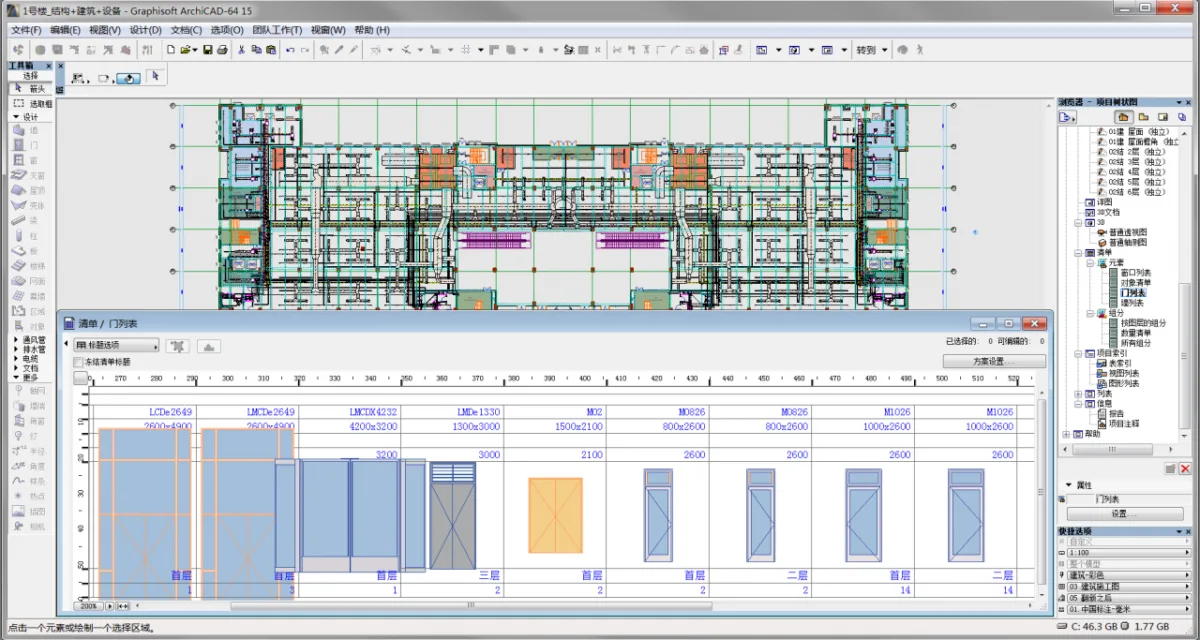

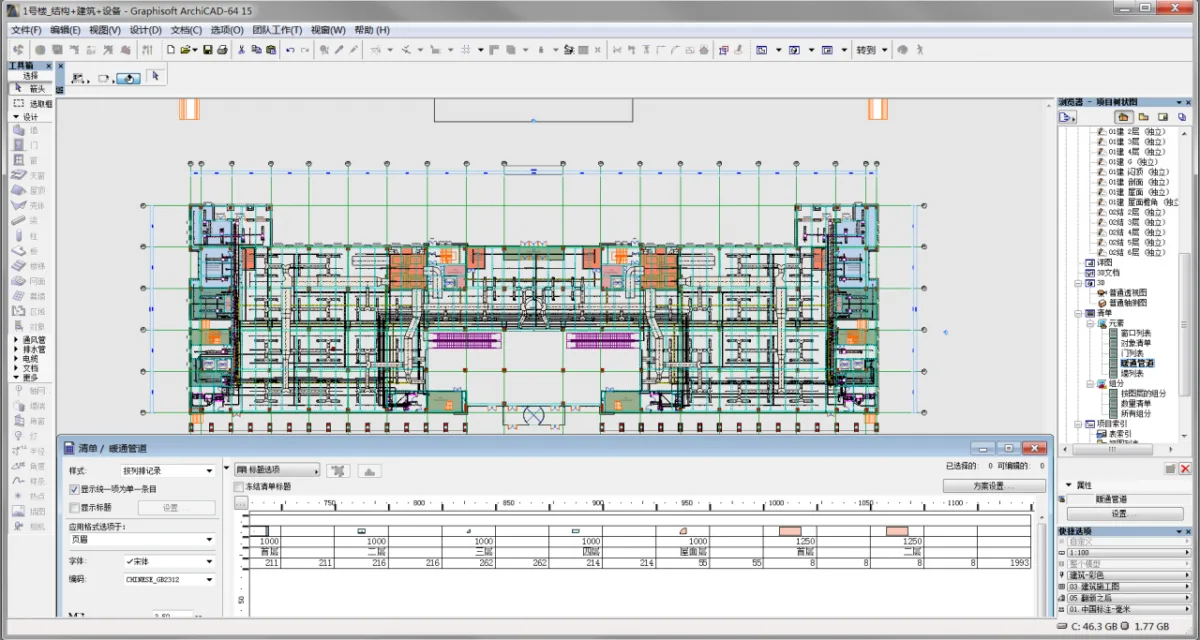

ArchiCAD 中的门窗列表
基于BIM模型查看门窗表，在门窗表里统一调整门窗样式。
ArchiCAD 中的门窗列表
基于BIM模型查暖通管件弯头部分的数目，以便提交给预算部门和施工单位

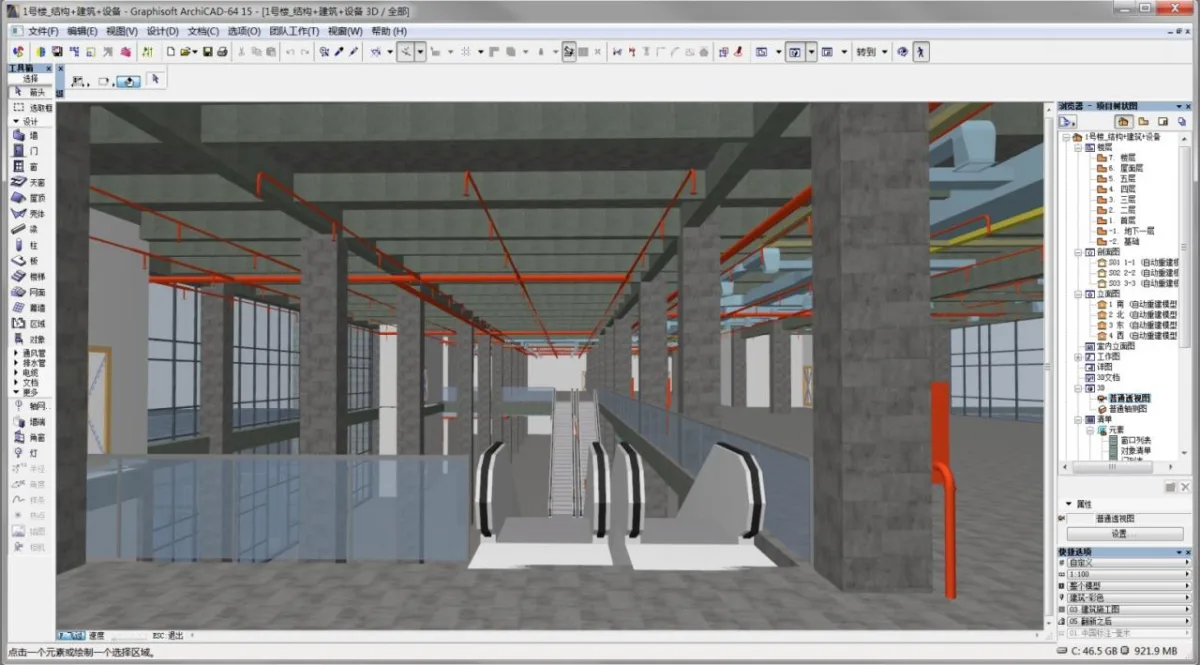

漫游浏览模型内部空间
通过漫游模式进入建筑内部，感受各个部分的空间效果 。

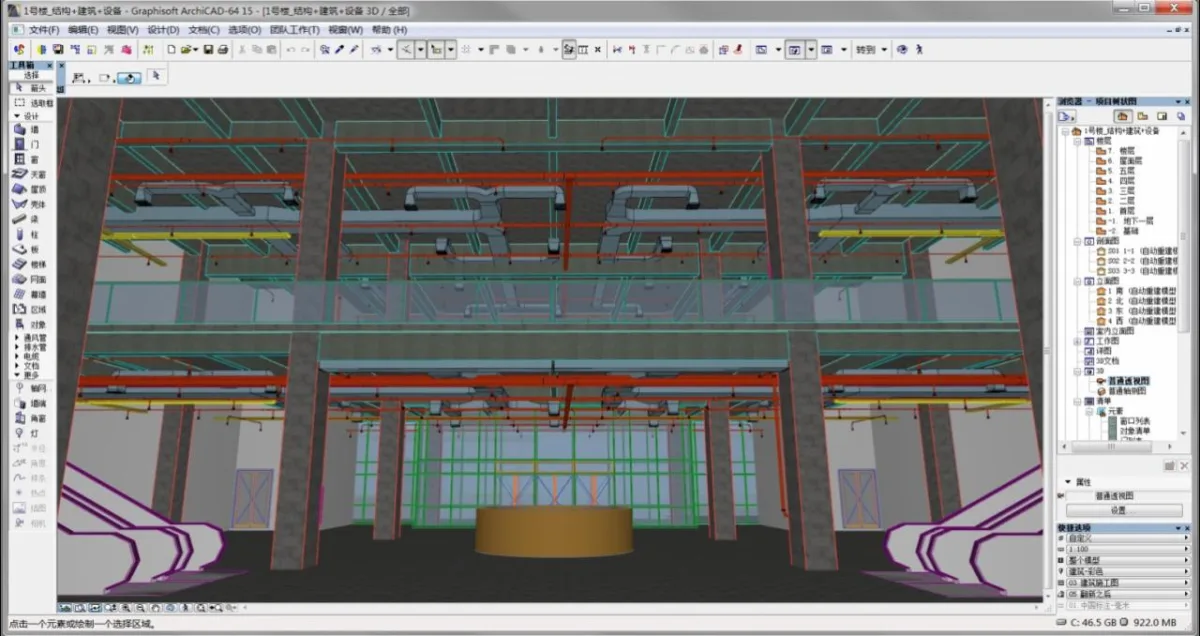

漫游浏览模型内部空间
通过漫游模式进入建筑内部，查看设备层对层高的影响 。

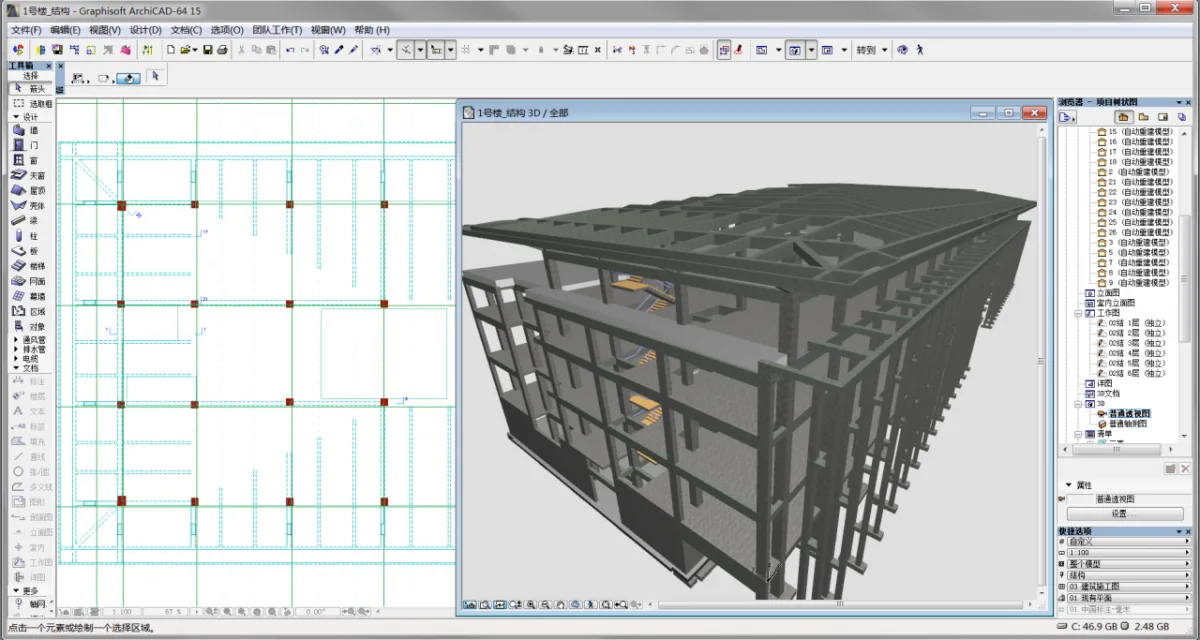

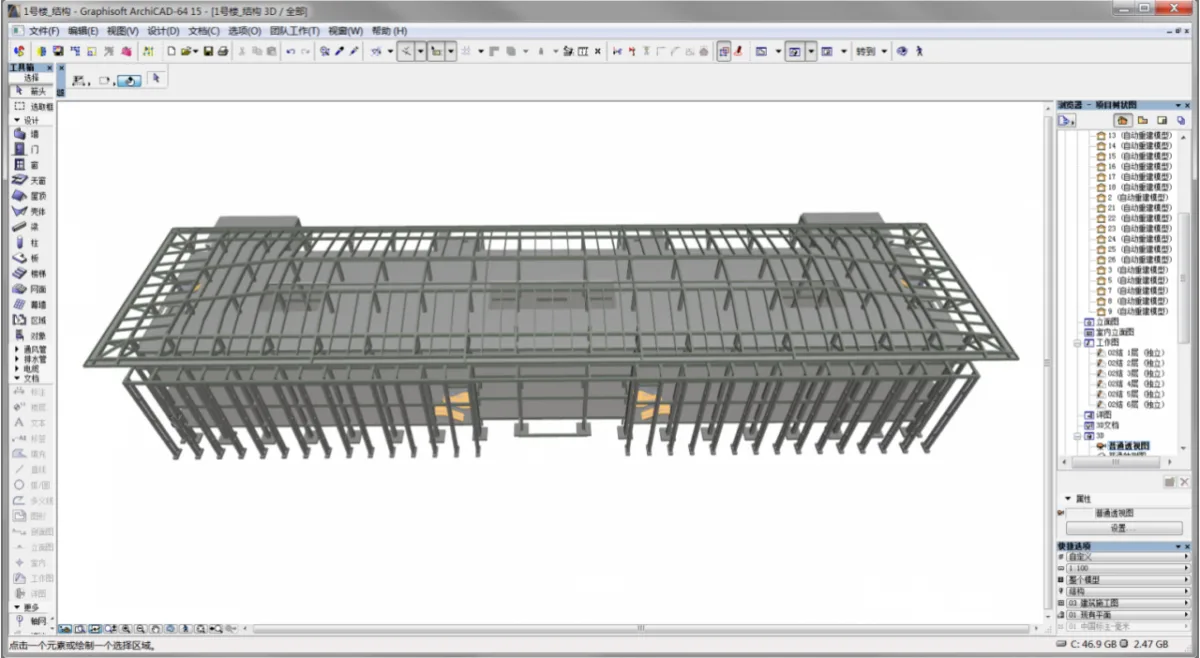

ArchiCAD 中的结构模型
通过对结构模型查看受力构件的布置，究屋面排水沟上方结构穿梁对雨水排放的阻碍以及雨水管的合理布置。
ArchiCAD 中的结构模型
通过对结构模型， 推算不同斜度的两个屋面交接处梁的标高以及排水沟的高度。

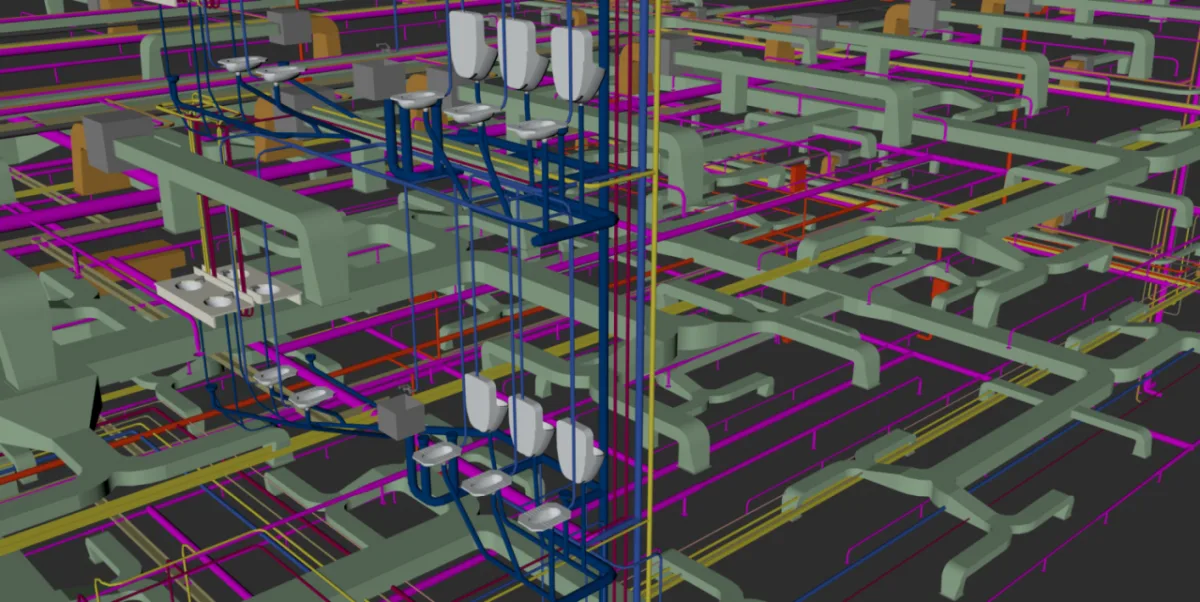

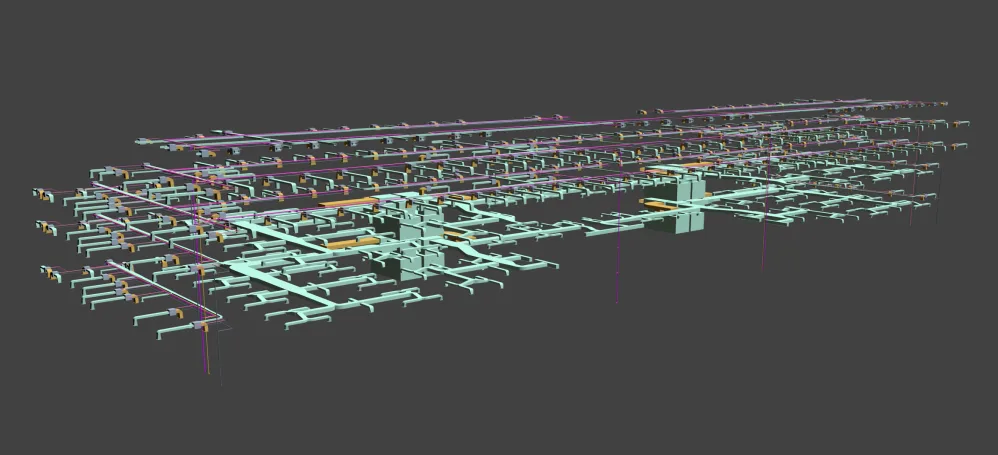

MEP：设备综合模型
MEP：设备综合模型细部

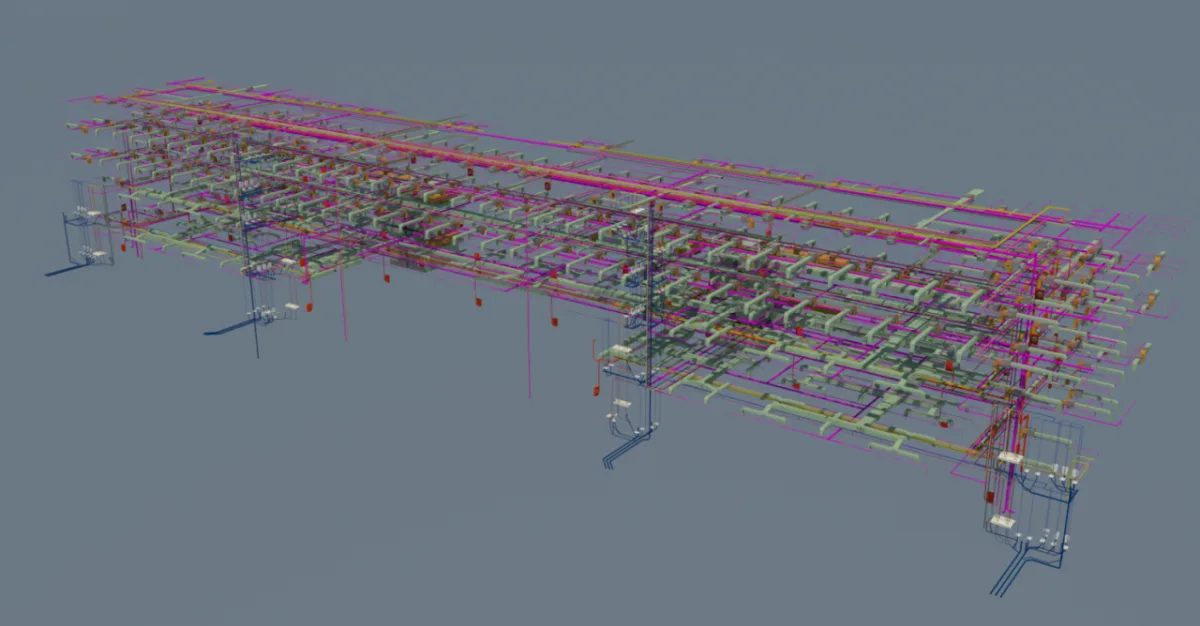

暖通综合模型

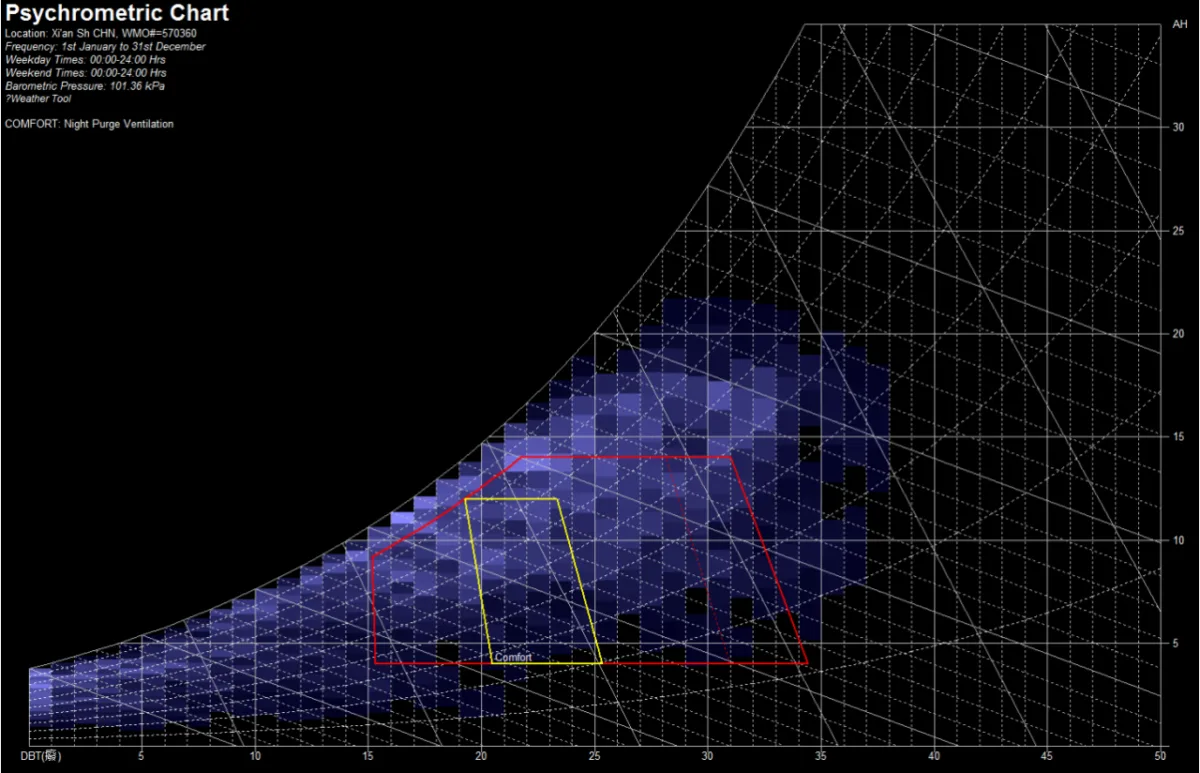

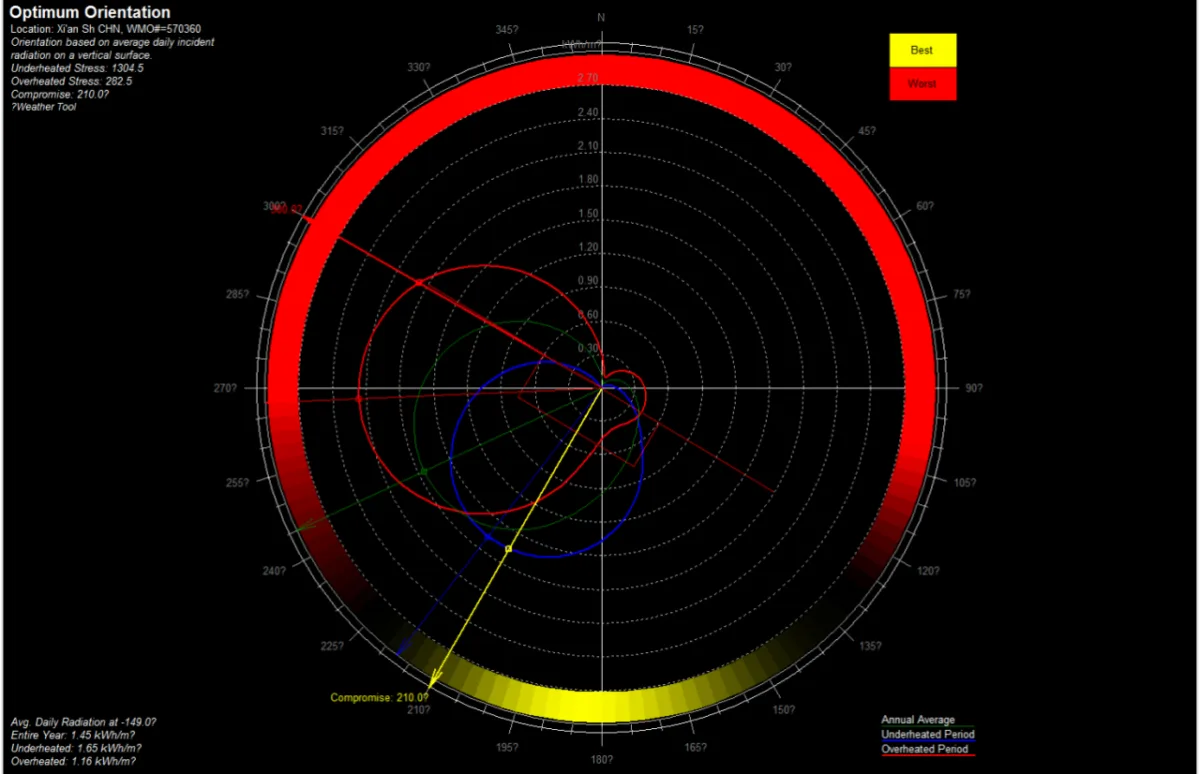

方案初期利用气候数据进行朝向分析
方案初期探索被动式采暖策略

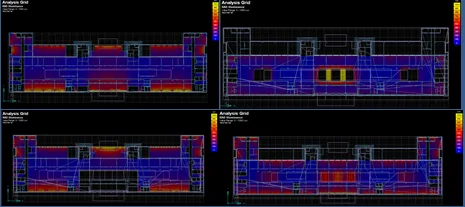

根据以上分析的各层采光照度与采光系数达标比例，沣东城市广场1#办公楼主要房间自然采光达标比例基本达到75%，满足《绿色建筑评价标准》第5.2.6条、5.2.11条、5.2.15条标准的要求。
